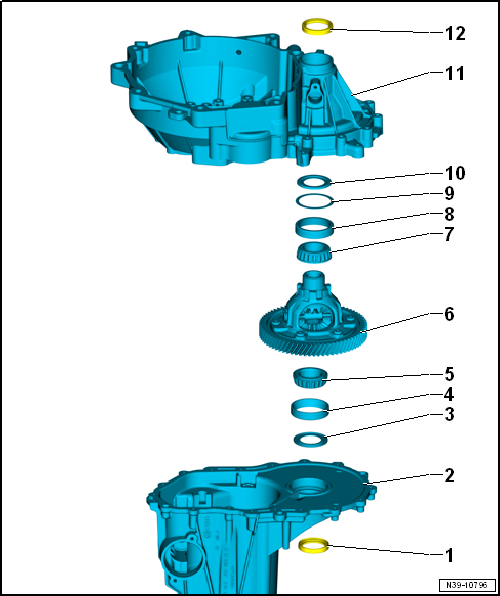

Montageübersicht - Ausgleichsgetriebe
Ausgleichsgetriebe zerlegen und zusammenbauen

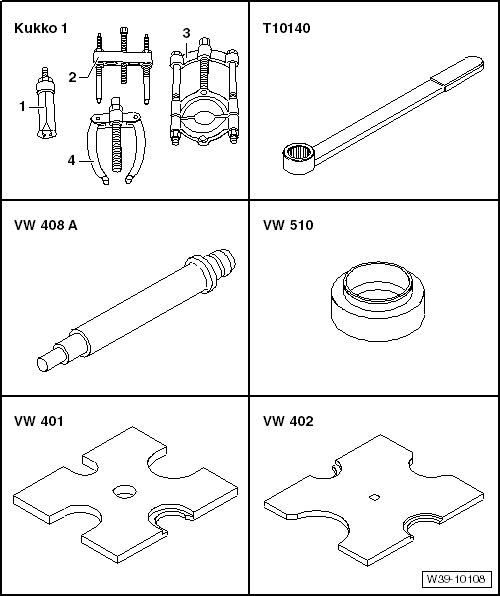

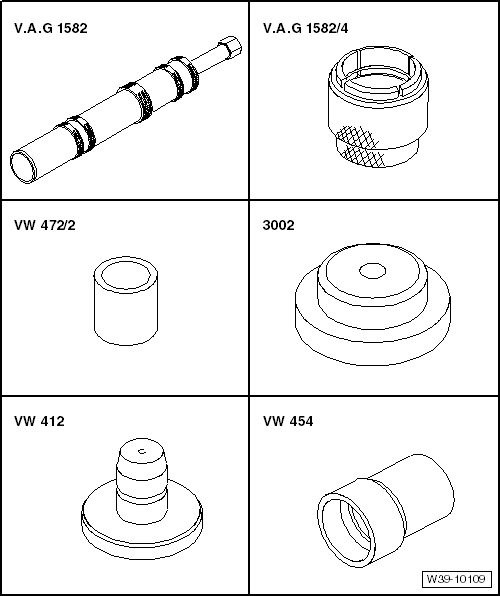

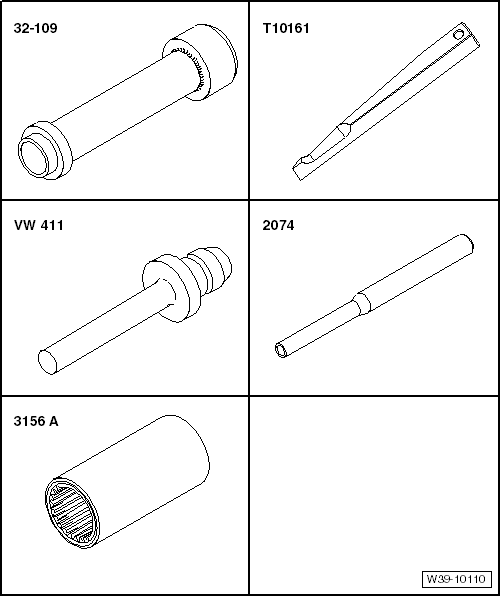

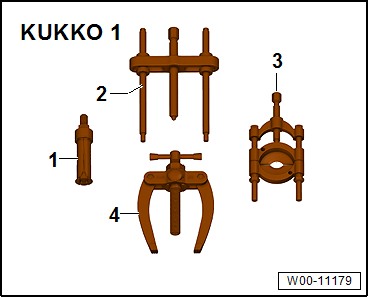

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Hinweis
Außenring/Kegelrollenlager aus Kupplungsgehäuse ausziehen
- Den Innenauszieher fest hinter den Außenring/Kegelrollenlager verspannen.

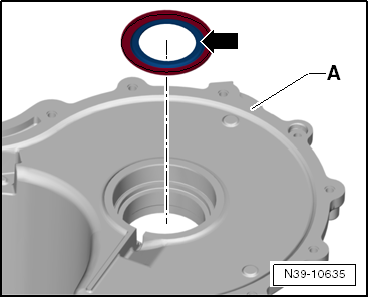

Neue Stauscheibe einsetzen (hier in Verbindung mit dem Getriebegehäuse dargestellt)
Einbaulage: Der Absatz -Pfeil- zeigt vom Gehäuse -A- weg

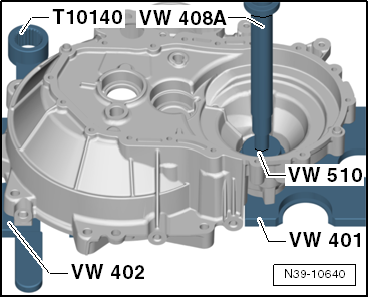

Außenring/Kegelrollenlager in Kupplungsgehäuse einpressen
- Gegenhalter -T10140- auf die Druckplatte -VW 402- auflegen.
- Kupplungsgehäuse wird mit dem Gegenhalter -T10140- in waagerechter Position gehalten.
Anstatt des Gegenhalters -T10140- kann auch ein Flacheisen 8 X 280 benutzt werden.
Der große Absatz der Druckscheibe -VW 510- zeigt zum Druckstempel -VW 408 A-.

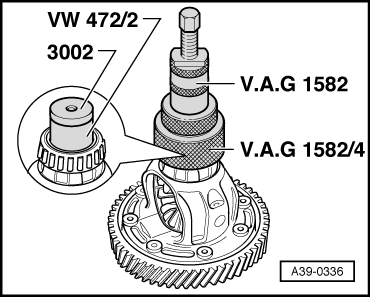

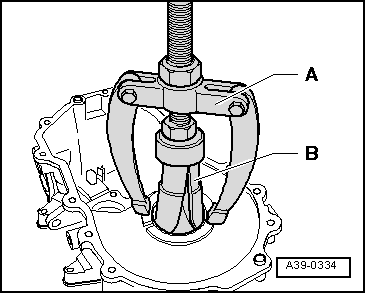

Lagerinnenring für Kegelrollenlager abziehen
- Vor Aufbau der Abziehvorrichtung Abstandshülse -VW 472/2- und Druckstück -3002- auf Ausgleichsgetriebegehäuse setzen.
Hinweis
Das Abziehen beider Lagerinnenringe/Kegelrollenlager des Ausgleichsgetriebegehäuses ist identisch.

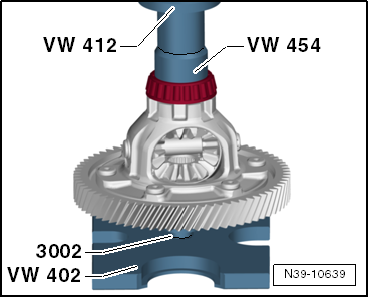

Lagerinnenring für Kegelrollenlager aufpressen
ACHTUNG!
Schutzhandschuhe tragen!
- Lagerinnenring für Kegelrollenlager vor dem Aufpressen auf ca. 100 ºC erwärmen.
Hinweis
Das Aufpressen beider Lagerinnenringe/Kegelrollenlager des Ausgleichsgetriebegehäuses ist identisch.

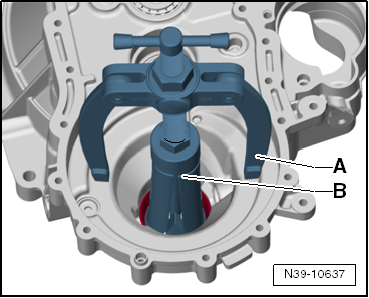

Außenring/Kegelrollenlager aus Getriebegehäuse ausziehen
- Den Innenauszieher fest hinter den Außenring/Kegelrollenlager verspannen.
Neue Stauscheibe einsetzen
Einbaulage: Der Absatz -Pfeil- zeigt vom Gehäuse -A- weg

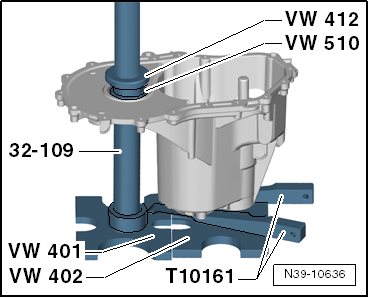

Außenring/Kegelrollenlager in das Getriebegehäuse einpressen
Der große Absatz der Druckscheibe -VW 510- zeigt zum Druckstempel -VW 412-
- Getriebegehäuse mit dem Eindrückrohr -32 - 109- direkt unter Lageraufnahme abstützen.
- Getriebegehäuse wird mit den Keilen -T10161- in waagerechter Position gehalten.
Lagerinnenring für Kegelrollenlager abziehen
Hinweis
Das Abziehen beider Lagerinnenringe/Kegelrollenlager des Ausgleichsgetriebegehäuses ist identisch.
Lagerinnenring für Kegelrollenlager aufpressen
Hinweis
Das Aufpressen beider Lagerinnenringe/Kegelrollenlager des Ausgleichsgetriebegehäuses ist identisch.
ACHTUNG!
Schutzhandschuhe tragen!
- Lagerinnenring für Kegelrollenlager vor dem Aufpressen auf ca. 100 ºC erwärmen.
Ausgleichskegelräder, Anlaufscheibenverbund und Ausgleichskegelradachse ausbauen
- Sicherungsring für die Ausgleichskegelradachse abbauen.
- Ausgleichskegelradachse ausbauen.
- Die Ausgleichskegelradachse mit einem Kunststoffhammer und dem Eintreibdorn -2074- austreiben.

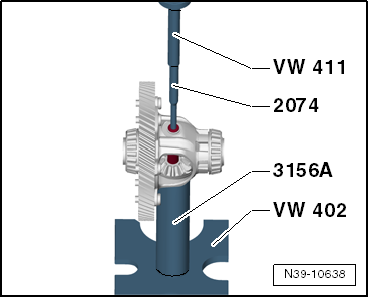

Bei hoher Ãœberdeckung Ausgleichskegelradachse auspressen
Die Verzahnung des Steckschlüssels -3156 A- zeigt zum Ausgleichsgetriebe.
Die Verzahnung bitte nicht beschädigen.
Ausgleichskegelräder, Anlaufscheibenverbund und Ausgleichskegelradachse einbauen
- Anlaufscheibenverbund mit Getriebeöl einsetzen.
- Beide, großen Ausgleichskegelräder einsetzen.
- Das obere große Ausgleichskegelrad in Position halten.
- Beide, kleinen Ausgleichskegelräder um 180º versetzt einsetzen und einschwenken.

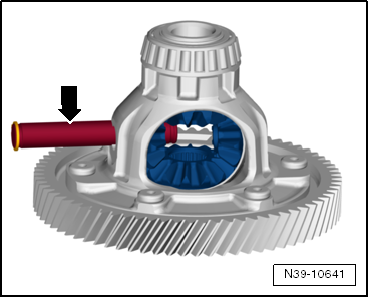

- Achse für Ausgleichskegelräder -Pfeil- bis in Endposition eintreiben und mit Sicherungsring sichern.
Ausgleichsgetriebe einstellen

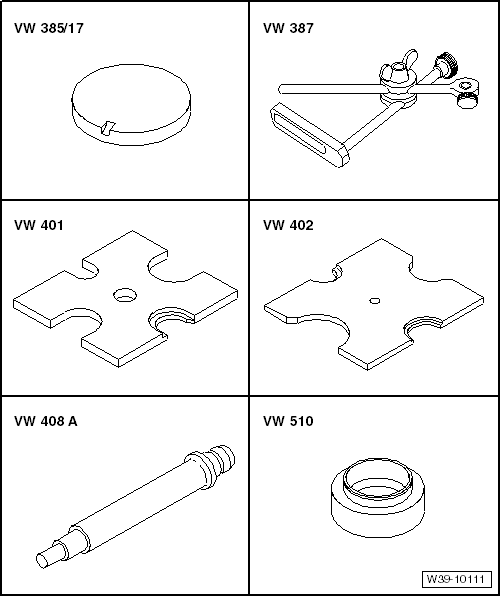

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Eine Neueinstellung des Ausgleichsgetriebes ist erforderlich, wenn folgende Bauteile ersetzt werden:
Voraussetzung:
Einstellübersicht
- Außenring/Kegelrollenlager (gegenüber Zahnradseite) ohne Einstellscheibe und ohne Stauscheibe in das Kupplungsgehäuse einpressen.
- Ausgleichsgetriebe in das Getriebegehäuse einsetzen.
- Kupplungsgehäuse aufsetzen und 5 Schrauben mit Anzugsdrehmoment anziehen.

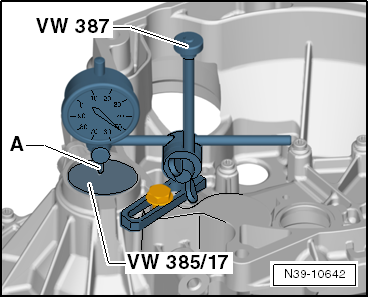

- Messuhr anbauen und mit 1 mm Vorspannung auf "0" stellen.
- Ausgleichsgetriebe vor dem Messvorgang drehen, damit die Kegelrollenlager sich setzen. Messuhr mit 1 mm Vorspannung auf "0" stellen.
- Ausgleichsgetriebe auf - und ab bewegen, Spiel an der Messuhr ablesen und notieren. (Beispiel: 1,50 mm)
Einstellscheibe bestimmen
Die vorgeschriebene Lagervorspannung wird erreicht, wenn zum ermittelten Messwert ein konstanter Wert für Pressung (0,35 mm) zugegeben wird.
Beispiel:
Messwert - 1,30 mm
+ Pressung (konstanter Wert) - 0,20 mm
Dicke der Einstellscheibe = - 1,50 mm
- Kupplungsgehäuse abnehmen und Außenring/Kegelrollenlager aus Kupplungsgehäuse ausziehen.
- Einstellscheibe(n) über → Elektronischen Teilekatalog (ETKA) zuordnen.
Unterschiedliche Toleranzen ermöglichen es, die erforderliche Scheibendicke genau auszumessen.
Ist die gemessene Scheibendicke größer als im → Elektronischen Teilekatalog (ETKA) aufgelistet, können 2 Scheiben, die dem gemessenen Wert entsprechen, eingebaut werden.
- Neue Stauscheibe einsetzen
- Einstellscheibe in der ermittelten Dicke (im Beispiel 1,50 mm) einlegen und Außenring/Kegelrollenlager wieder in das Kupplungsgehäuse einpressen.
- Kupplungsgehäuse aufsetzen und Schrauben mit Anzugsdrehmoment anziehen.
Einstellübersicht
Hinweis

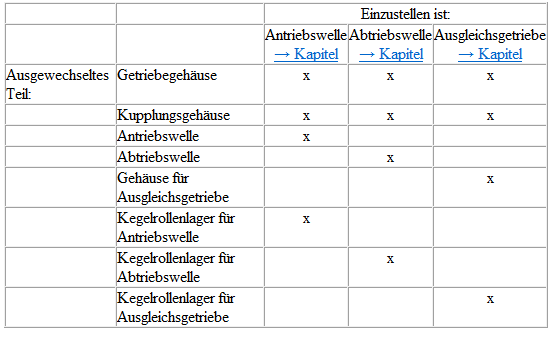

Eine Neueinstellung von Antriebswelle, Abtriebswelle oder Ausgleichsgetriebe ist nur erforderlich, wenn Teile ersetzt werden, welche die Einstellung des Getriebes direkt beeinflussen. Um unnötige Einstellarbeiten zu vermeiden, ist die folgende Tabelle zu beachten:
