Öldruckschalter -F1- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

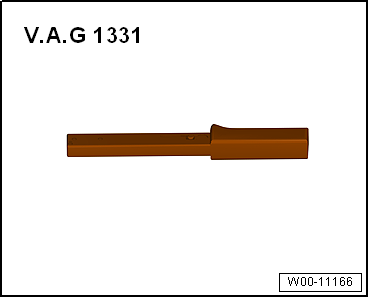

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

Beschädigungen durch auslaufendes Motoröl.Drehstromgenerator mit einem Putzlappen abdecken.

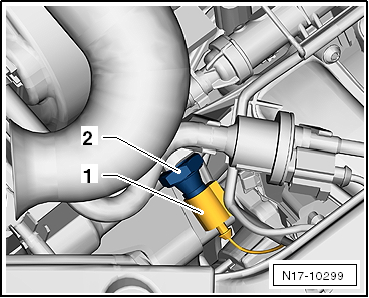

-  Stecker -1- abziehen.


Hinweis

• Der Öldruckschalter wird mit einem unverlierbaren Dichtring abgedichtet.
• Der Dichtring ist für mehrmalige Verwendungen nicht geeignet, der Öldruckschalter muss nach Demontage ersetzt werden.

-  Öldruckschalter -2- aus dem Zylinderkopf schrauben.

Einbauen

-  Öldruckschalter -2- in den Zylinderkopf einschrauben und mit Anzugsdrehmoment  festziehen.

-  Stecker -1- aufstecken.

-  Putzlappen vom Drehstromgenerator entfernen.

Anzugsdrehmoment Öldruckschalter

Öldruck und Öldruckschalter prüfen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

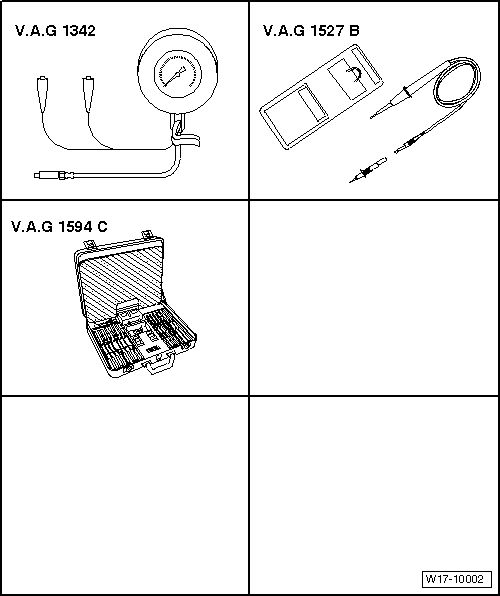

• Öldruckprüfgerät -V.A.G 1342-
• Spannungsprüfer -V.A.G 1527 B-
• Messhilfsmittel-Set -V.A.G 1594C-


Hinweis

Funktionsprüfung und Instandsetzung der optischen und akustischen Öldruckanzeige: → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

Prüfablauf

Beschädigungen durch auslaufendes Motoröl.Drehstromgenerator mit einem Putzlappen abdecken.

-  Stecker -1- abziehen.

-  Öldruckschalter -F1--2- aus dem Zylinderkopf schrauben.


Hinweis

• Der Öldruckschalter wird mit einem unverlierbaren Dichtring abgedichtet.
• Der Dichtring ist für mehrmalige Verwendungen nicht geeignet, der Öldruckschalter muss nach Demontage ersetzt werden  "Öldruckschalter -F1- aus- und einbauen".

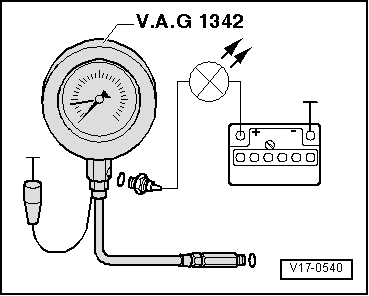

-  Öldruckschalter -F1- in das Prüfgerät schrauben.

-  Prüfgerät anstelle des Öldruckschalters in den Zylinderkopf einschrauben.

-  Braune Leitung des Prüfgeräts an Masse (-) legen.

-  Spannungsprüfer -V.A.G 1527B- mit Hilfsleitungen aus Messhilfsmittel-Set -V.A.G 1594C- an Batterie plus (+) und Öldruckschalter anschließen.

-  Motor anlassen und langsam die Drehzahl erhöhen. Bei 0,3 ... 0,6 bar Ãœberdruck muss die Leuchtdiode aufleuchten, andernfalls Öldruckschalter ersetzen.

-  Drehzahl weiter erhöhen. Bei 2000/min und 80 ºC Öltemperatur soll der Ölüberdruck mindestens 2,0 bar betragen.

Bei höherer Drehzahl darf der Ölüberdruck 7,0 bar nicht überschreiten.

Anzugsdrehmomente

• Anzugsdrehmoment Öldruckschalter

Ölfiltergehäuse aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

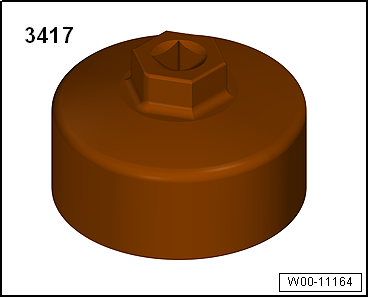

• Ölfilterschlüssel -3417-

Ausbauen

-  Motoröl ablassen.

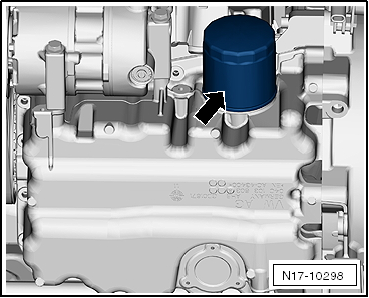

-  Ölfilter -Pfeil- mitÖlfilterschlüssel -3417- ausbauen.

Einbauen

-  Ölfilter mit Motoröl befüllen und mit Ölfilterschlüssel -3417- und Anzugsdrehmoment  festziehen.

-  Motoröl auffüllen.

Füllmenge Motoröl → "Füllmengen und Spezifikationen"

Anzugsdrehmoment Ölfilter
