Volkswagen Up! Betriebsanleitung :: Motorraumklappe öffnen und schließen

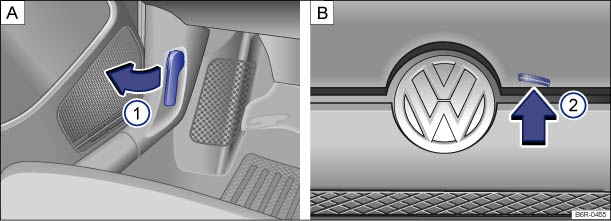

Abb. 118

  Im Fußraum auf der linken
Fahrzeugseite: Entriegelungshebel für die Motorraumklappe. Über dem Kühlergrill: Öffnungshebel für die Motorraumklappe.

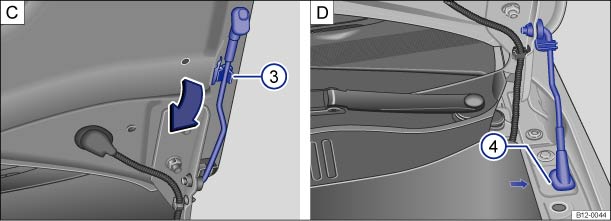

Abb. 119

  An der Motorraumklappe:
Klappenstütze in der Halterung. Aufgestellte Motorraumklappe.

Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise

⇒Einleitung
zum Thema 

Motorraumklappe öffnen

• Vor dem Öffnen der Motorraumklappe sicherstellen, dass die Scheibenwischerarme an der Frontscheibe anliegen ⇒ .

• Entriegelungshebel in Pfeilrichtung ziehen ⇒ Abb. 118  ①. Die Motorraumklappe springt durch Federkraft
  aus der Verriegelung des Schlossträgers ⇒ .

• Motorraumklappe etwas anheben und gleichzeitig den Öffnungshebel in Pfeilrichtung drücken ⇒ Abb. 118  ②, um die Motorraumklappe
  ganz zu öffnen.

• Klappenstütze in Pfeilrichtung aus der Halterung ⇒ Abb. 119  ③ nehmen und in die Öffnung ⇒ Abb. 119 
  ④ einsetzen.

Motorraumklappe schließen

• Motorraumklappe etwas anheben ⇒ .

• Klappenstütze aus der Öffnung ⇒ Abb. 119  ④ nehmen und in die Halterung an der Motorraumklappe
  stecken ⇒ Abb. 119  ③.

• Motorraumklappe aus etwa 20 cm Abstand in die Verriegelung des Schlossträgers fallen lassen – nicht nachdrücken!

Wenn die Motorraumklappe nicht richtig geschlossen sein sollte, Motorraumklappe nochmals anheben und erneut schließen.

Eine richtig geschlossene Motorraumklappe schließt bündig mit den umgebenden Karosserieteilen ab.

Warnung

Eine nicht richtig geschlossene Motorraumklappe kann sich während der Fahrt plötzlich öffnen und die Sicht nach vorn versperren. Das kann Unfälle und schwere Verletzungen verursachen.

• Nach dem Schließen der Motorraumklappe prüfen, ob die Verriegelung im Schlossträger richtig eingerastet ist. Die Motorraumklappe muss bündig mit den umgebenden Karosserieteilen abschließen.

• Wenn während der Fahrt festgestellt werden sollte, dass die Motorraumklappe nicht richtig geschlossen ist, umgehend anhalten und Motorraumklappe schließen.

• Motorraumklappe nur dann öffnen oder schließen, wenn sich niemand im Schwenkbereich befindet.

Hinweis

• Um Beschädigungen der Motorraumklappe und der Scheibenwischerarme zu vermeiden, die Motorraumklappe nur bei ausgeschaltetem Wischerbetrieb und angelegten Scheibenwischern öffnen.

• Vor Fahrtantritt Scheibenwischerarme immer an die Scheibe anlegen.
