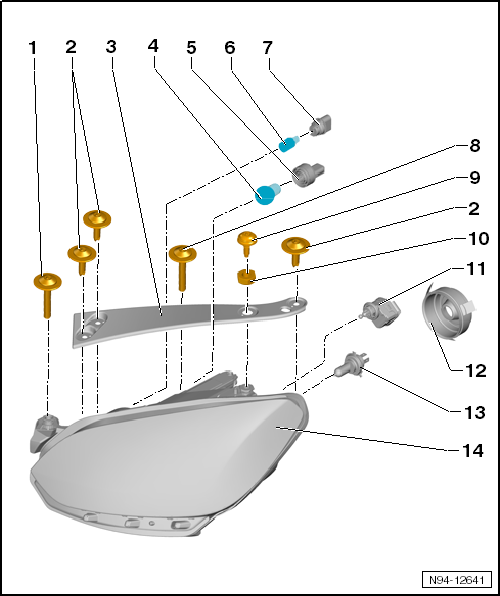

Montageübersicht - Scheinwerfer

1. Innere Befestigungsschraube Scheinwerfer an Karosserie
   • Anzugsdrehmoment: 4 Nm
2. Befestigungsschrauben Träger an Karosserie
3. Träger
4. Lampe für Blinklicht vorn links -M5- bzw. Lampe für Blinklicht vorn rechts -M7-
   • Lampe 12V, PY21W
   • aus- und einbauen
5. Lampenfassung mit Griffstück
   • für Lampe für Blinklicht vorn links -M5- bzw. Lampe für Blinklicht vorn rechts -M7-
6. Lampe für Tagfahrlicht/Standlicht
   • Lampe links mit den Funktionen Lampe für Standlicht links -M1- und Lampe für Tagesfahrlicht links -L174-
   • Lampe rechts mit den Funktionen Lampe für Standlicht rechts -M3- und Lampe für Tagesfahrlicht rechts -L175-
   • Lampe 12V, 21/5W
   • aus- und einbauen
7. Lampenfassung mit Griffstück
   • für Lampe für Standlicht/Tagfahrlicht
8. Hintere Befestigungsschraube Scheinwerfer an Karosserie
   • Anzugsdrehmoment: 4 Nm
9. Obere Befestigungsschraube Scheinwerfer an Träger
   • Anzugsdrehmoment: 4 Nm
10. Adapter
11. Stellmotor links für Leuchtweitenregelung -V48- bzw. Stellmotor rechts für Leuchtweitenregelung -V49-
    • aus- und einbauen
12. Abdeckkappe
13. Lampe für Abblendlicht und Fernlicht
    • Lampe links mit den Funktionen Lampe für Abblendlichtscheinwerfer links -M29- und Lampe für Fernlichtscheinwerfer links -M30-
    • Lampe rechts mit den Funktionen Lampe für Abblendlichtscheinwerfer rechts -M31- und Lampe für Fernlichtscheinwerfer rechts -M32-
    • Lampe H4 12V, 60/55W
    • aus- und einbauen
14. Scheinwerfer vorn links -MX1- bzw. Scheinwerfer vorn rechts -MX2-
    • aus- und einbauen
    • Einbaulage des Scheinwerfers korrigieren
    • Reparatursatz für Scheinwerfergehäuse einbauen
    • Scheinwerfer von Rechts- auf Linksverkehr umstellen
    • Scheinwerfer von Links- auf Rechtsverkehr umstellen

Scheinwerfer aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-


Hinweis

• Es ist nicht notwendig, die Batterie-Masseleitung abzuklemmen.
• Die Abbildungen zeigen den Aus- bzw. Einbau des linken Scheinwerfers. Der Aus- und Einbau des rechten Scheinwerfers erfolgt sinngemäß.
• Wird ein Scheinwerfer ausgebaut, ist er nach dem Einbau immer einzustellen → Heft35.1.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Stoßfängerabdeckung vorn ausbauen → Karosserie-Montagearbeiten Außen.

-  Die Stecker -1-, -2-, -3- und -4- entriegeln und abziehen.

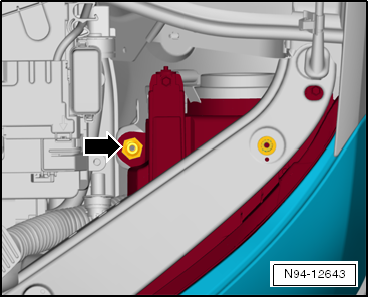

-  Die innere und die obere Befestigungsschraube -Pfeile- herausschrauben und den Adapter -1- unter der oberen Befestigungsschraube abnehmen.

-  Die hintere Befestigungsschraube -Pfeil- herausschrauben.

-  Scheinwerfer nach vorn aus dem Karosserieausschnitt herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Die Einbaulage des Scheinwerfers auf gleichmäßige Spaltmaße kontrollieren. Weist der Scheinwerfer ungleichmäßige Spaltmaße zur Karosserie auf, muss die Einbaulage korrigiert werden.

-  Funktionen des Scheinwerfers prüfen.

-  Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen "Instandhaltung genau genommen" → Heft35.1.

Anzugsdrehmomente

•  "Montageübersicht - Scheinwerfer"

Scheinwerfer einstellen

Scheinwerfer einstellen "Instandhaltung genau genommen": → Heft35.1.

Einbaulage des Scheinwerfers korrigieren

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-


Hinweis

• Wenn der Scheinwerfer nach dem Einbau ungleichmäßige Spaltmaße zur Karosserie aufweist, muss die Einbaulage korrigiert werden.
• Um die Einbaulage des Scheinwerfers zu korrigieren, muss der Stoßfänger vorn nicht ausgebaut werden.

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

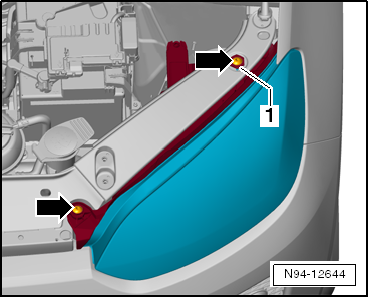

-  Hintere Befestigungsschraube -Pfeil- lösen.

-  Innere und obere Befestigungsschraube -Pfeile- lösen.

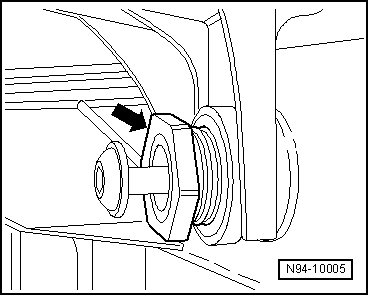

-  Bündigkeit zur Karosserie durch Hinein- oder Herausdrehen der Einstellbuchsen -Pfeil- am Scheinwerfer anpassen.

-  Schrauben festziehen.

-  Die Einbaulage des Scheinwerfers auf gleichmäßige Spaltmaße prüfen und ggf. erneut korrigieren.

-  Funktionen des Scheinwerfers prüfen.

-  Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen "Instandhaltung genau genommen" → Heft35.1.

Anzugsdrehmomente

•  "Montageübersicht - Scheinwerfer"

Lampe für Blinklicht vorn -M5-/-M7- aus- und einbauen


Vorsicht!

Glühlampen und Gasentladungslampen unter Druck!

Verletzung durch platzende Glühlampen und Gasentladungslampen!

• Glühlampen und Gasentladungslampen vorsichtig entnehmen.
• Zum Aus- und Einbau der Glühlampen und Gasentladungslampen Schutzbrille und Handschuhe tragen.
• Kontakt mit geplatzten Glaskolben vermeiden.


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Stecker -2- entriegeln und abziehen.

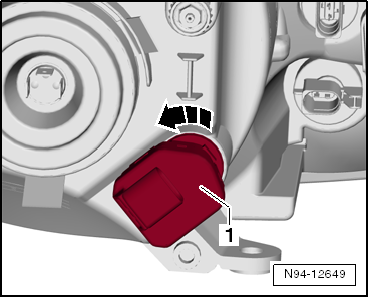

-  Lampenfassung -1- in -Pfeilrichtung- bis zum Anschlag drehen und zusammen mit der Lampe für Blinklicht vorn nach hinten aus dem Scheinwerfer nehmen.

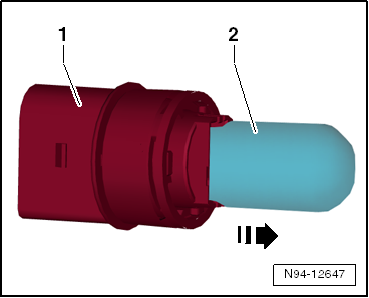

-  Die Lampe für Blinklicht vorn-2- in die Fassung drücken, gleichzeitig in -Pfeilrichtung- drehen und aus der Fassung -1- herausziehen.

Lampe für Blinklicht vorn: 12V, PY21W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Gefahr der Beschädigung des Scheinwerfers.

• Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen. Die Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Glühlampe verdampfen und den Glaskolben trüben.
• Zum Einsetzen der Glühlampen z. B. saubere Stoffhandschuhe verwenden.
• Beim Einbau der Lampenfassung auf den richtigen Sitz achten. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

-  Funktionen des Scheinwerfers prüfen.

-  Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen "Instandhaltung genau genommen": → Heft35.1.

Reparatursatz für Scheinwerfergehäuse einbauen

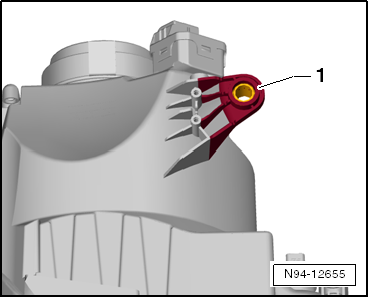

Reparatur des oberen Befestigungspunkts

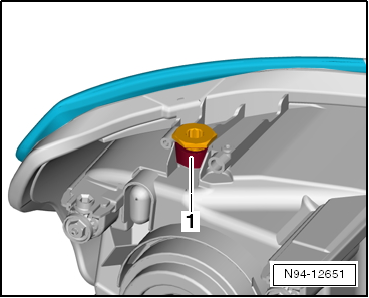

Wenn der obere Befestigungspunkt -1- beschädigt oder abgebrochen ist, kann dieser durch den Einbau eines Reparatursatzes in Stand gesetzt werden. Ein Wechsel des ganzen Scheinwerfers ist somit nicht erforderlich.


Hinweis

• Prüfen, ob nicht weitere Beschädigungen am Scheinwerfer vorliegen, die den Einbau des Reparatursatzes überflüssig machen.
• Die Reparatursätze für den linken und den rechten Scheinwerfer sind unterschiedlich → ETKA (Elektronischer Teilekatalog).

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Scheinwerfer ausbauen.

-  Den alten Befestigungspunkt -1- so weit entfernen, bis der neue Befestigungspunkt eben aufliegt.

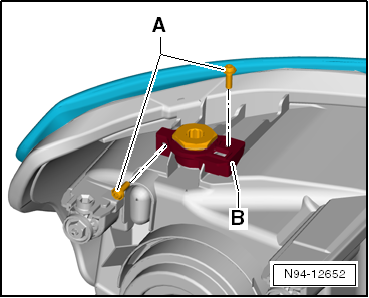

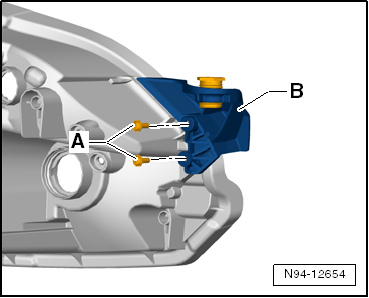

-  Die Reparaturlasche -B- formschlüssig auf den Sockel der alten Befestigungslasche am Scheinwerfer aufstecken und mit den beiden Befestigungsschrauben -A- festschrauben.

-  Scheinwerfer einbauen.

-  Scheinwerfereinstellung prüfen und ggf. einstellen "Instandhaltung genau genommen": → Heft35.1.

Anzugsdrehmomente

Reparatur der inneren Befestigungslasche

Wenn der die innere Befestigungslasche -2- beschädigt oder abgebrochen ist, kann diese durch den Einbau eines Reparatursatzes in Stand gesetzt werden. Ein Wechsel des ganzen Scheinwerfers ist somit nicht erforderlich.


Hinweis

• Prüfen, ob nicht weitere Beschädigungen am Scheinwerfer vorliegen, die den Einbau des Reparatursatzes überflüssig machen.
• Die Reparatursätze für den linken und den rechten Scheinwerfer sind unterschiedlich → ETKA (Elektronischer Teilekatalog).

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Scheinwerfer ausbauen.

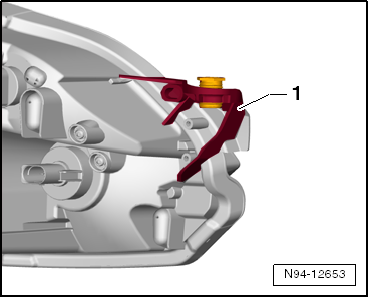

-  Die alte Befestigungslasche -1- so weit entfernen, bis die Reparaturlasche aufgesteckt werden kann.

-  Die Reparaturlasche -B- formschlüssig auf den Sockel der alten Befestigungslasche am Scheinwerfer aufstecken und mit den beiden Befestigungsschrauben -A- festschrauben.

-  Scheinwerfer einbauen.

-  Scheinwerfereinstellung prüfen und ggf. einstellen "Instandhaltung genau genommen": → Heft35.1.

Anzugsdrehmomente

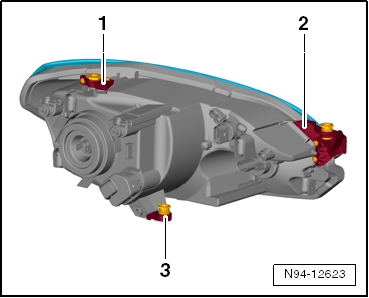

Reparatur der hinteren Befestigungslasche

Wenn die hintere Befestigungslasche -3- beschädigt oder abgebrochen ist, kann diese durch den Einbau eines Reparatursatzes in Stand gesetzt werden. Ein Wechsel des ganzen Scheinwerfers ist somit nicht erforderlich.


Hinweis

• Prüfen, ob nicht weitere Beschädigungen am Scheinwerfer vorliegen, die den Einbau des Reparatursatzes überflüssig machen.
• Die Reparatursätze für den linken und den rechten Scheinwerfer sind unterschiedlich → ETKA (Elektronischer Teilekatalog).

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Scheinwerfer ausbauen.

-  Die alte Befestigungslasche -1- so weit entfernen, bis die Reparaturlasche aufgesteckt werden kann.

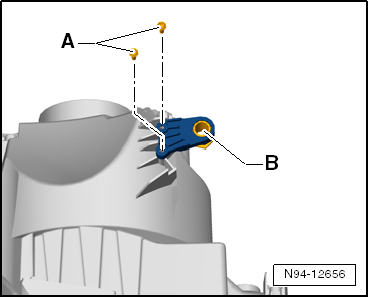

-  Die Reparaturlasche -B- formschlüssig auf den Sockel der alten Befestigungslasche am Scheinwerfer aufstecken und mit den beiden Befestigungsschrauben -A- festschrauben.

-  Scheinwerfer einbauen.

-  Scheinwerfereinstellung prüfen und ggf. einstellen "Instandhaltung genau genommen": → Heft35.1.

Anzugsdrehmomente

Scheinwerfer von Rechts- auf Linksverkehr umstellen


Hinweis

• Um eine Blendung durch das asymmetrische Abblendlicht zu verhindern, müssen normalerweise beide Scheinwerfer auf die in dem entsprechenden Land vorgeschriebene Verkehrsrichtung umgerüstet werden.
• Das asymmetrische Abblendlicht der Scheinwerfer im up! bleibt auch ohne das Abkleben der Scheinwerferscheiben unterhalb der gesetzlich vorgeschriebenen Blendwerte.
• Eine Umrüstung der Scheinwerfer für den kurzfristigen Einsatz in Ländern, in denen auf der anderen Straßenseite gefahren wird, ist aus diesem Grund nicht notwendig.

Scheinwerfer von Links- auf Rechtsverkehr umstellen


Hinweis

• Um eine Blendung durch das asymmetrische Abblendlicht zu verhindern, müssen normalerweise beide Scheinwerfer auf die in dem entsprechenden Land vorgeschriebene Verkehrsrichtung umgerüstet werden.
• Das asymmetrische Abblendlicht der Scheinwerfer im up! bleibt auch ohne das Abkleben der Scheinwerferscheiben unterhalb der gesetzlich vorgeschriebenen Blendwerte.
• Eine Umrüstung der Scheinwerfer für den kurzfristigen Einsatz in Ländern, in denen auf der anderen Straßenseite gefahren wird, ist aus diesem Grund nicht notwendig.

Stellmotor für Leuchtweitenregelung -V48-/-V49- aus- und einbauen

Der Stellmotor links für Leuchtweitenregelung -V48- bzw. Stellmotor rechts für Leuchtweitenregelung -V49- ist auswechselbar in den Scheinwerfer eingebaut.


Hinweis

Beschrieben ist der Aus- bzw. Einbau auf der linken Seite. Der Aus- bzw. Einbau auf der rechten Seite erfolgt sinngemäß.

Ausbauen

-  Scheinwerfer ausbauen.

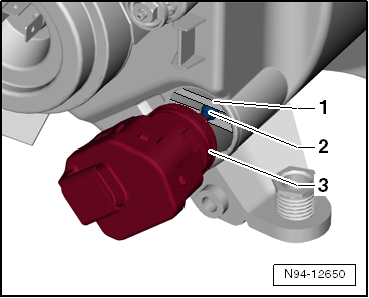

-  Den Stellmotor für Leuchtweitenregelung-1- in -Pfeilrichtung- bis zum Anschlag drehen.

-  Den Kugelkopf vom Stellmotor -2- nach rechts aus der Aufnahme im Scheinwerfer -1- ausschwenken und den Stellmotor -3- aus dem Scheinwerfergehäuse herausnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Gefahr der Beschädigung des Scheinwerfers.

Beim Einbau des Stellmotors links für Leuchtweitenregelung -V48- auf den richtigen Sitz achten. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

-  Stellmotor für Leuchtweitenregelung in Ausbauposition in den Scheinwerfer einsetzen.

-  Den Kugelkopf des Stellmotors für Leuchtweitenregelung -2- von rechts in die Aufnahme im Scheinwerfer -1- einschwenken und dabei den Reflektor nach hinten ziehen.

-  Den Stellmotor -3- in seine Aufnahme am Scheinwerfergehäuse einsetzen und durch Drehen nach rechts bis zum Anschlag verriegeln.

-  Funktionen des Scheinwerfers prüfen.

-  Scheinwerfereinstellung prüfen und ggf. einstellen → Heft35.1.

Lampe für Abblendlichtscheinwerfer aus- und einbauen


Vorsicht!

Glühlampen und Gasentladungslampen unter Druck!

Verletzung durch platzende Glühlampen und Gasentladungslampen!

• Glühlampen und Gasentladungslampen vorsichtig entnehmen.
• Zum Aus- und Einbau der Glühlampen und Gasentladungslampen Schutzbrille und Handschuhe tragen.
• Kontakt mit geplatzten Glaskolben vermeiden.

Die Lampe für Abblendlicht und Fernlicht fasst die Funktionen der Lampe für Abblendlichtscheinwerfer links -M29- und Lampe für Fernlichtscheinwerfer links -M30- bzw. der Lampe für Abblendlichtscheinwerfer rechts -M31- und Lampe für Fernlichtscheinwerfer rechts -M32- zu einem Bauteil zusammen.


Hinweis

• Die Abbildungen zeigen den Aus- und Einbau der Lampe für Abblendlicht und Fernlicht am linken Scheinwerfer. Der Aus- und Einbau der Lampe für Abblendlicht und Fernlicht am rechten Scheinwerfer erfolgt sinngemäß.
• Zum Aus- und Einbau der Lampe für Abblendlicht und Fernlicht muss der Scheinwerfer nicht ausgebaut werden.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

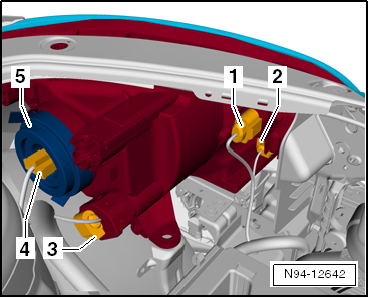

-  Stecker -4- entriegeln und abziehen.

-  Abdeckkappe -5- von der Scheinwerferrückseite abziehen.

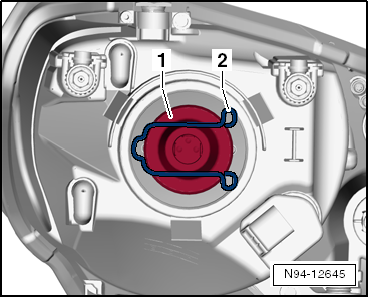

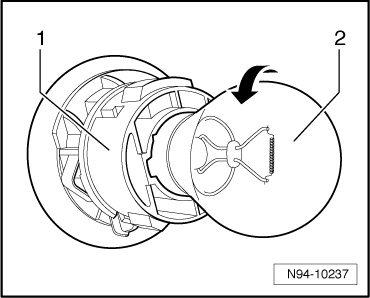

-  Haltespange -2- entriegeln und zur Seite schwenken.

-  Lampe für Abblendlicht und Fernlicht -1- aus dem Reflektor herausnehmen.

Lampe für Abblendlicht und Fernlicht: H4 12V, 60/55W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Beim Einbau der Abdeckkappe auf den richtigen Sitz der Kappe achten. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.


Hinweis

Beim Einbau einer Lampe nicht den Glaskolben berühren. Die Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Lampe verdampfen und den Glaskolben trüben.

-  Funktionen des Scheinwerfers prüfen.

-  Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen "Instandhaltung genau genommen": → Heft35.1.

Lampe für Tagfahrlicht/Standlicht aus- und einbauen


Vorsicht!

Glühlampen und Gasentladungslampen unter Druck!

Verletzung durch platzende Glühlampen und Gasentladungslampen!

• Glühlampen und Gasentladungslampen vorsichtig entnehmen.
• Zum Aus- und Einbau der Glühlampen und Gasentladungslampen Schutzbrille und Handschuhe tragen.
• Kontakt mit geplatzten Glaskolben vermeiden.


Hinweis

Die Abbildungen zeigen den Aus- und Einbau der Lampe für Standlicht/Tagfahrlicht links. Der Aus- und Einbau der Lampe für Standlicht/Tagfahrlicht rechts erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Stecker -1- entriegeln und abziehen.

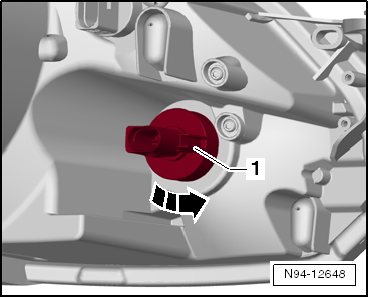

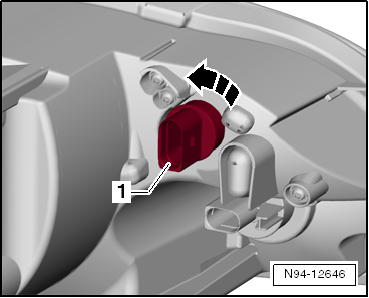

-  Lampenfassung -1- in -Pfeilrichtung- bis zum Anschlag drehen und zusammen mit der Lampe für Standlicht/Tagfahrlicht nach hinten aus dem Scheinwerfer nehmen.

-  Lampe für Standlicht/Tagfahrlicht -2- gerade aus der Lampenfassung -1- herausziehen.

Lampe für Standlicht/Tagfahrlicht: 12V, 21/5W

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Gefahr der Beschädigung des Scheinwerfers.

• Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen. Die Finger hinterlassen Fettspuren auf dem Glaskolben, die beim Einschalten der Glühlampe verdampfen und den Glaskolben trüben.
• Zum Einsetzen der Glühlampen z. B. saubere Stoffhandschuhe verwenden.
• Beim Einbau der Lampenfassung auf den richtigen Sitz achten. Durch Wassereintritt in den Scheinwerfer wird dieser zerstört.

-  Funktionen des Scheinwerfers prüfen.

-  Scheinwerfereinstellung prüfen und ggf. Scheinwerfer einstellen "Instandhaltung genau genommen": → Heft35.1.
