Volkswagen Up! Reparaturanleitung :: Soundsystem

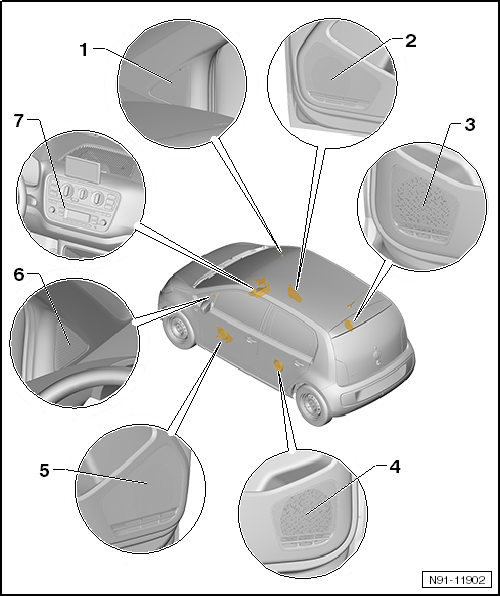

Einbauorteübersicht - Soundsystem

• In Verbindung mit dem Radio besteht die Lautsprecheranlage vorn aus einem 2-Wege-System mit jeweils einem Tieftonlautsprecher in den vorderen Türen links und rechts und einem Hochtonlautsprecher in den vorderen A-Säulen-Verkleidungen links und rechts. Im Fahrzeugfond ist auf jeder Seite ein Tieftonlautsprecher eingebaut. Die Mitteltöne werden über die Hochton- und die Tieftonlautsprecher wiedergegeben.
• Alle Lautsprecher sind passive Lautsprecher.

1. Hochtonlautsprecher vorn rechts -R22-
   • eingebaut in der A-Säulen-Verkleidung rechts
   •  "Hochtonlautsprecher vorn aus- und einbauen"
2. Tieftonlautsprecher vorn rechts -R23-
   • eingebaut in der Tür rechts
   •  "Tieftonlautsprecher vorn aus- und einbauen"
3. Tieftonlautsprecher hinten rechts -R17-
   • In der Seitenwandverkleidung im Fahrgastraum rechts eingebaut
   •  "Tieftonlautsprecher hinten aus- und einbauen"
4. Tieftonlautsprecher hinten links -R15-
   • In der Seitenwandverkleidung im Fahrgastraum links eingebaut
   •  "Tieftonlautsprecher hinten aus- und einbauen"
5. Tieftonlautsprecher vorn links -R21-
   • eingebaut in der Tür links
   •  "Tieftonlautsprecher vorn aus- und einbauen"
6. Hochtonlautsprecher vorn links -R20-
   • eingebaut in der A-Säulen-Verkleidung links
   •  "Hochtonlautsprecher vorn aus- und einbauen"
7. Radio -R-
   • optional portables Navigations- und Infotainmentsystem -J982-
   •  "Portables Navigations- und Infotainmentsystem -J982-"

Tieftonlautsprecher vorn aus- und einbauen

Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher Weise.

Ausbauen

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-  Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

Um einen Lautsprecher zu ersetzen, muss zuerst die Türverkleidung ausgebaut werden → Verkleidungen/Dämpfungen.

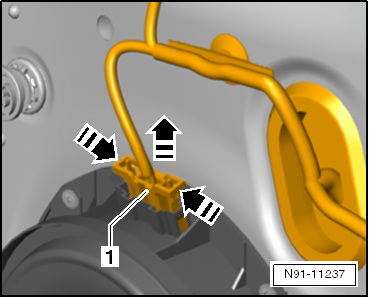

-  Die Verriegelung der Steckverbindung am Lautsprecher in -Pfeilrichtung- lösen und Steckverbindung -1- herausziehen.

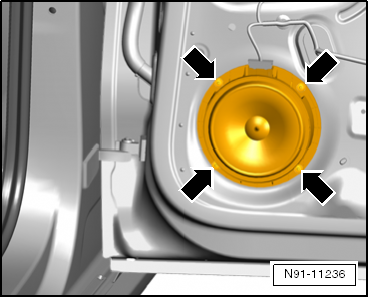

-  Nieten -Pfeile- mit einem geeigneten Bohrer (<4,5 mm) ausbohren. Lautsprecher herausnehmen.

• Unbedingt alle Bohrspäne aus der Tür entfernen, da sonst Korrosionsschäden die Folge sind.
• Wenn durch das Ausbohren der Nieten Lackschäden entstanden sind, beseitigen Sie diese sofort.

Einbauen

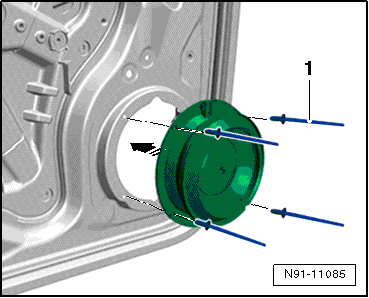

-  Den Lautsprecher in -Pfeilrichtung- einsetzen und mit 4 Nieten -1- befestigen.

Beim Einbau den neuen Lautsprecher mit speziellen Blindnieten befestigen (Teilenummer beachten!)

-  Die Steckverbindung am Lautsprecher wieder aufstecken.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Tieftonlautsprecher hinten aus- und einbauen

Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher Weise.

Ausbauen

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-  Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

Um einen Lautsprecher zu ersetzen, muss zuerst die Seitenwandverkleidung ausgebaut werden, → Verkleidungen/Dämpfungen.

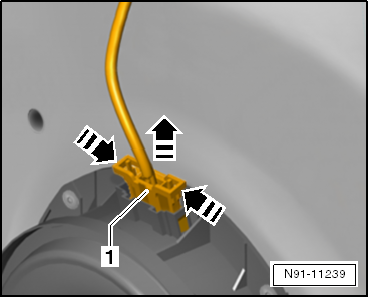

-  Verriegelung der Steckverbindung am Lautsprecher in -Pfeilrichtung- lösen und Steckverbindung -1- herausziehen.

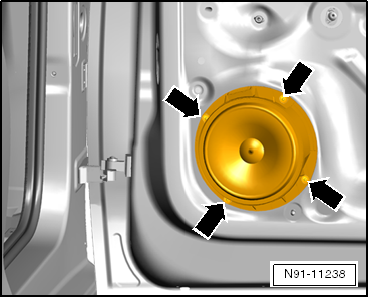

-  Nieten -Pfeile- mit einem geeigneten Bohrer (<4,5 mm) ausbohren. Lautsprecher herausnehmen.

• Unbedingt alle Bohrspäne aus der Tür entfernen, da sonst Korrosionsschäden die Folge sind.
• Wenn durch das Ausbohren der Nieten Lackschäden entstanden sind, beseitigen Sie diese sofort.

Einbauen

-  Lautsprecher in die Verkleidung einsetzen und mit 4 Nieten befestigen.

Den neuen Lautsprecher beim Einbau mit speziellen Blindnieten (Teilenummer beachten!) befestigen

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Hochtonlautsprecher vorn aus- und einbauen

Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher Weise.

Ausbauen

Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:

-  Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.

Um einen Lautsprecher zu ersetzen, muss zuerst die Verkleidung der A-Säule ausgebaut werden → Verkleidungen/Dämpfungen.

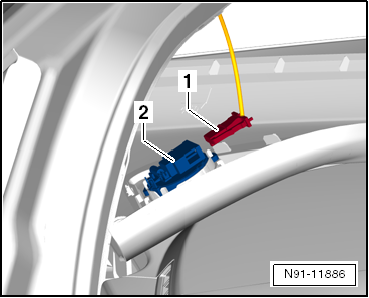

-  Steckverbindung -1- am Hochtonlautsprecher -2- trennen.

Einbauen

Der Hochtonlautsprecher bildet mit der A-Säulen-Verkleidung eine Baueinheit und kann nur zusammen mit dieser ersetzt werden. Bitte bei der Ersatzteilbestellung auf die Farbnummer der Verkleidung achten.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
