Volkswagen Up! Reparaturanleitung :: Stelleinheiten

Stelleinheit für Temperaturklappe aus- und einbauen

Stelleinheit für Temperaturklappe aus- und einbauen, Linkslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Winkelschraubendreher -VAS 6800-

Ausbauen

-  Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

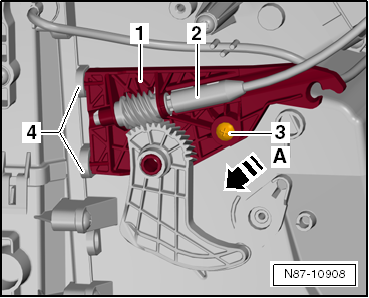

-  Flexible Welle -2- von der Stelleinheit -1- lösen.

-  Schraube -3- (1,5 Nm) herausschrauben.

-  Stelleinheit -1- in - Pfeilrichtung A- schwenken und aus den Halterungen -4- herausnehmen.

Einbauen


Hinweis

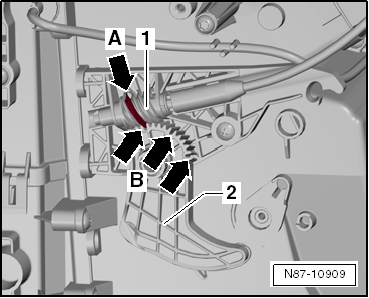

• Vor dem Einbauen prüfen, ob die Position Schneckenrad -1- und Zahnsegment -2- übereinstimmt.
• Die erhöhte Windung (dunkel gekennzeichnet) -Pfeil A- muss in die tieferen Zahnlücken -Pfeile B- greifen.

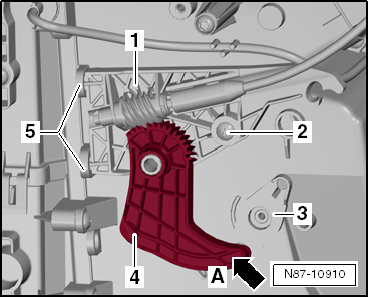

-  Stelleinheit -1- in die Halterungen -5- einsetzen.

-  Zahnsegment -4- in die Aufnahme -Pfeil A- der Temperaturklappe -3- einhaken.

• Funktion der Stelleinheit prüfen.


Hinweis

Die Temperaturklappe muss sich leichtgängig und ruckfrei bis in ihre Endlagen verstellen lassen.

Verstellung der Temperaturklappe nicht i. O.:

-  Stelleinheit abbauen und den Einbau wie beschrieben wiederholen.

Verstellung der Temperaturklappe i. O.:

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Stelleinheit für Temperaturklappe aus- und einbauen, Rechtslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Winkelschraubendreher -VAS 6800-

Ausbauen

-  Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

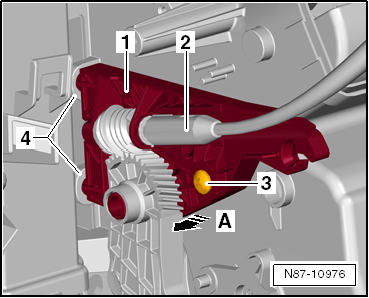

-  Flexible Welle -2- von der Stelleinheit -1- lösen.

-  Schraube -3- (1,5 Nm) herausschrauben.

-  Stelleinheit -1- in - Pfeilrichtung A- schwenken und aus den Halterungen -4- herausnehmen.

Einbauen


Hinweis

• Vor dem Einbauen prüfen, ob die Position Schneckenrad -1- und Zahnsegment -2- übereinstimmt.
• Die erhöhte Windung (dunkel gekennzeichnet) -Pfeil A- muss in die tieferen Zahnlücken -Pfeile B- greifen.

-  Stelleinheit -1- in die Halterungen -5- einsetzen.

-  Zahnsegment -4- in die Aufnahme -Pfeil A- der Temperaturklappe -3- einhaken.

• Funktion der Stelleinheit prüfen.


Hinweis

Die Temperaturklappe muss sich leichtgängig und ruckfrei bis in ihre Endlagen verstellen lassen.

Verstellung der Temperaturklappe nicht i. O.:

-  Stelleinheit abbauen und den Einbau wie beschrieben wiederholen.

Verstellung der Temperaturklappe i. O.:

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Stelleinheit für Defrost- und Luftverteilerklappe aus- und einbauen

Stelleinheit für Defrost- und Luftverteilerklappe aus- und einbauen, Linkslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Winkelschraubendreher -VAS 6800-

Ausbauen

-  Heiz- und Klimagerät ausbauen.

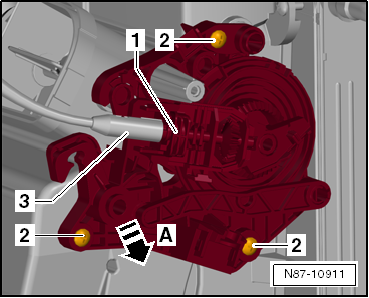

-  Flexible Welle -3- von der Stelleinheit -1- abbauen.

-  Schrauben -2- (1,5 Nm) herausschrauben.


Hinweis

Die Schrauben -2- sind mit einem handelsüblichen Winkelschraubendreher für Kreuzschlitzschrauben (Schenkelbreite max. 20 mm) herauszuschrauben.

-  Stelleinheit -1- in Pfeilrichtung -A- schwenken und herausnehmen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.


Hinweis

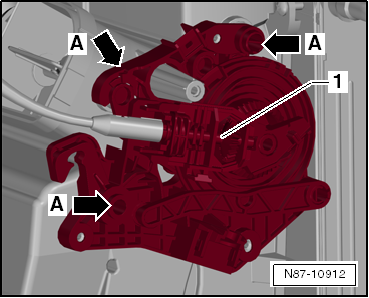

Vor dem Einbauen prüfen, ob die Position -Pfeil A- zu den Aufnahmen der Klappen übereinstimmt.

• Funktion der Stelleinheit prüfen.


Hinweis

• Die Stelleinheit für Defrost- und Luftverteilerklappe muss sich leichtgängig und ruckfrei bis in ihre Endlagen verstellen lassen.
• Frischluftgebläse auf höchster Stufe laufen lassen, strömt bei der Stellung "Defrostfunktion" Luft aus der Defrosterdüse und nicht aus dem Fußraumausströmer ist der Einbau der flexiblen Welle richtig. Anderenfalls flexible Welle von der Regulierung für Heizung und Klimaanlage abbauen, Drehknopf ¹/₂ Umdrehung (180º) drehen und flexible Welle wieder aufstecken. Prüfung wiederholen.

Verstellung der Stelleinheit für Defrost- und Luftverteilerklappe nicht i. O.:

-  Stelleinheit abbauen und den Einbau wie beschrieben wiederholen.

Verstellung der Stelleinheit für Defrost- und Luftverteilerklappe i. O.:

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Stelleinheit für Defrost- und Luftverteilerklappe aus- und einbauen, Rechtslenker

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Winkelschraubendreher -VAS 6800-

Ausbauen

-  Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

-  Zentralrohr Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

-  Flexible Welle -3- von der Stelleinheit -1- abbauen.


Hinweis

Das Bild zeigt einen Linkslenker.

-  Schrauben -2- (1,5 Nm) herausschrauben.

-  Stelleinheit -1- in Pfeilrichtung -A- schwenken und herausnehmen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.


Hinweis

• Das Bild zeigt einen Linkslenker.
• Vor dem Einbauen prüfen, ob die Position -Pfeil A- zu den Aufnahmen der Klappen übereinstimmt.
• Funktion der Stelleinheit prüfen.


Hinweis

• Die Stelleinheit für Defrost- und Luftverteilerklappe muss sich leichtgängig und ruckfrei bis in ihre Endlagen verstellen lassen.
• Frischluftgebläse auf höchster Stufe laufen lassen, strömt bei der Stellung "Defrostfunktion" Luft aus der Defrosterdüse und nicht aus dem Fußraumausströmer ist der Einbau der flexiblen Welle richtig. Anderenfalls flexible Welle von der Regulierung für Heizung und Klimaanlage abbauen, Drehknopf ¹/₂ Umdrehung (180º) drehen und flexible Welle wieder aufstecken. Prüfung wiederholen.

Verstellung der Stelleinheit für Defrost- und Luftverteilerklappe nicht i. O.:

-  Stelleinheit abbauen und den Einbau wie beschrieben wiederholen.

Verstellung der Stelleinheit für Defrost- und Luftverteilerklappe i. O.:

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Stelleinheit für Frisch-/Umluftklappe aus- und einbauen

Stelleinheit für Frisch-/Umluftklappe aus- und einbauen, Linkslenker

Ausbauen

-  Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

-  Bowdenzug für Frisch-/Umluftklappe -5- von der Frisch-/Umluftklappe trennen.

-  Stelleinheiten -1- und -4- vom Gehäuse abziehen.

Einbauen

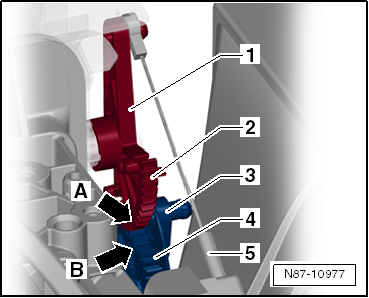

-  Beim Einbau darauf achten, dass die Stelleinheiten -2- und -3- mit den Einkerbungen -Pfeil A- übereinstimmen.

• Funktion der Stelleinheit prüfen.


Hinweis

Die Stelleinheit für Frisch-/Umluftklappe muss sich leichtgängig und ruckfrei bis in ihre Endlagen verstellen lassen.

Verstellung der Stelleinheit für Frisch-/Umluftklappe nicht i. O.:

-  Stelleinheit abbauen und den Einbau wie beschrieben wiederholen.

Verstellung der Stelleinheit für Frisch-/Umluftklappe i. O.:

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Stelleinheit für Frisch-/Umluftklappe aus- und einbauen, Rechtslenker

Ausbauen

-  Schalttafel ausbauen → Karosserie-Montagearbeiten Innen.

-  Bowdenzug für Frisch-/Umluftklappe -5- von der Frisch-/Umluftklappe trennen.

-  Stelleinheiten -1- und -4- vom Gehäuse abziehen.

Einbauen

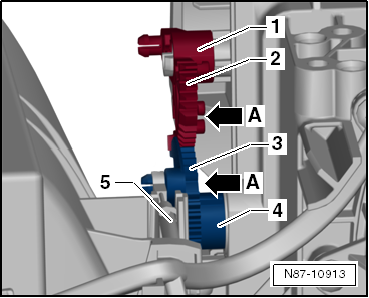

-  Beim Einbau darauf achten, dass die Stelleinheiten -2- und -3- mit den Einkerbungen -Pfeil A- und -Pfeil B- übereinstimmen.

• Funktion der Stelleinheit prüfen.


Hinweis

Die Stelleinheit für Frisch-/Umluftklappe muss sich leichtgängig und ruckfrei bis in ihre Endlagen verstellen lassen.

Verstellung der Stelleinheit für Frisch-/Umluftklappe nicht i. O.:

-  Stelleinheit abbauen und den Einbau wie beschrieben wiederholen.

Verstellung der Stelleinheit für Frisch-/Umluftklappe i. O.:

-  Der weitere Einbau erfolgt in umgekehrter Reihenfolge.

Flexible Welle für Luftverteilung aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

-  Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen.

-  Bedienungs- und Anzeigeeinheit ausbauen.

Die flexible Welle in folgende Stellung bringen:

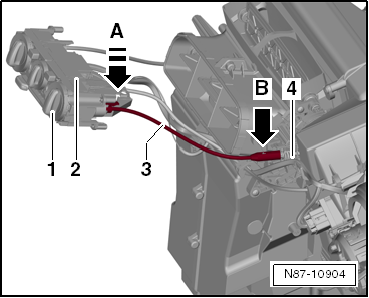

• Drehknopf für Luftverteilung -1- so lange drehen, bis die Verrastung -Pfeil B- der flexiblen Welle -3- im Ãœbersetzungsgetriebe -4- sichtbar ist.

-  Verrastung -Pfeil B- der flexiblen Welle -3- mit einem kleinen Schraubendreher entriegeln und die Welle aus dem Ãœbersetzungsgetriebe -4- herausziehen.

-  Verrastung -Pfeil A- der flexiblen Welle -3- entriegeln und die Welle aus der Bedienungs- und Anzeigeeinheit -2- herausnehmen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.

Funktion Prüfen

Flexible Welle für Stelleinheit Luftverteilung:

-  Frischluftgebläse auf höchster Stufe laufen lassen. Strömt bei der Stellung "Defrostfunktion", Luft aus der Defrosterdüse und nicht aus dem Fußraumausströmer, ist der Einbau der flexiblen Welle richtig. Anderenfalls flexible Welle von der Regulierung für Heizluft und Frischluft abbauen, Drehknopf ¹/₂ Umdrehung (180º) drehen und flexible Welle wieder aufstecken. Prüfung wiederholen.

Flexible Welle für Temperaturklappe aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

-  Schalttafelabdeckung Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

-  Bedienungs- und Anzeigeeinheit ausbauen.

Die flexible Welle in folgende Stellung bringen:

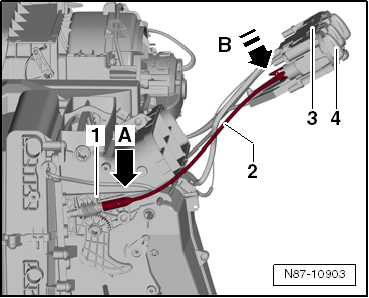

• Drehknopf für Temperatureinstellung -4- so lange drehen, bis die Verrastung -Pfeil A- der flexiblen Welle -2- an der Stelleinheit für Temperaturklappe -1- sichtbar ist.

-  Verrastung -Pfeil A- der flexiblen Welle -2- mit einem kleinen Schraubendreher entriegeln und die Welle aus der Stelleinheit für Temperaturklappe -1- herausziehen.

-  Verrastung -Pfeil B- der flexiblen Welle -2- entriegeln und die Welle aus der Bedienungs- und Anzeigeeinheit -3- herausnehmen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.

Funktion Prüfen

-  Prüfen, ob sich der Temperaturknopf von "kalt" bis "warm" leichtgängig drehen lässt.

Bowdenzug für Frisch-/Umluftklappe aus- und einbauen

Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß.

Ausbauen

-  Handschuhfach ausbauen → Karosserie-Montagearbeiten Innen.

-  Bedienungs- und Anzeigeeinheit ausbauen.

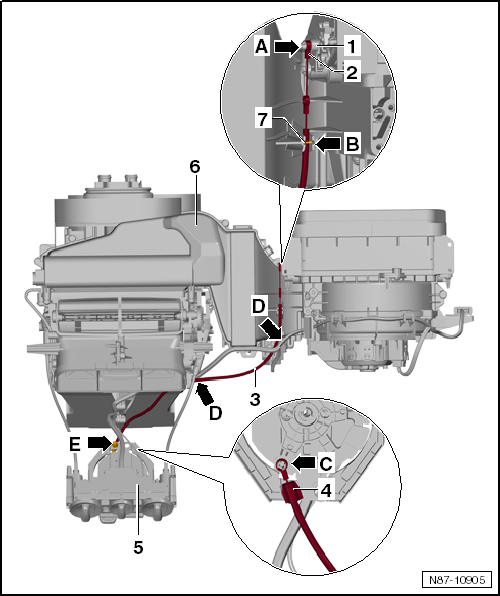

-  Bowdenzug an der Bedienungs- und Anzeigeeinheit -Pfeil C- aushaken und Clip -4- von der Bedienungs- und Anzeigeeinheit trennen.

-  Bowdenzug aus den Halterungen -Pfeil D- und -Pfeil B- aushaken.

-  Bowdenzug -2- aus der Stelleinheit -1- aushaken -Pfeil A- und abnehmen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.

Funktion Prüfen

-  Prüfen, ob sich der Schieberegler für Frisch- und Umluftbetrieb leichtgängig verschieben lässt.
