Bordnetzsteuergerät -J519- aus- und einbauen

Allgemeine Beschreibung:

Das Bordnetzsteuergerät -J519- ist im Fahrerfußraum an der Rückseite des Relaisträgers befestigt und übernimmt folgende Funktionen im Fahrzeug:

• EKP-Relais
• Elektrisches Lastmanagement
• Fahrertürkontakt
• Senden der Dimmungsinformation auf dem CAN
• Frontscheibenwischer Stufe I, II und Intervall
• Einlesen Taster Sensoreinheit für Notbremsfunktion
• Warnblinken, Blinken, Notbremswarnblinken
• Signalhorn
• Bremslicht
• Klemmenerfassung Kl. 15, S-Kontakt
• Heckscheibenheizung
• Heckklappenfreigabe ohne Zentralverriegelung
• Klemme 30, Innenlicht
• CAN-Bus Antrieb
• CAN-Diagnose
• CAN-Gateway

Folgende Funktionen können angepasst werden:

• Schlüssel mit Funkfernbedienung anpassen
• Schlüssel mit Funkfernbedienung prüfen
• Fabrikmodus deaktivieren

• Soll das Bordnetzsteuergerät -J519- ersetzt werden, muss in jedem Fall zum Auslesen der im Gerät gespeicherten Codierungen der Arbeitsablauf "Bordnetzsteuergerät ersetzen" durchgeführt werden.
• Die folgenden Abbildungen zeigen den Ausbau an einem Linkslenker. Der Aus- und Einbau des Bordnetzsteuergeräts an einem Rechtslenker erfolgt sinngemäß spiegelverkehrt.

Ausbauen

Wenn das Bordnetzsteuergerät ersetzt werden soll, zuerst den Arbeitsablauf "Bordnetzsteuergerät ersetzen" durchführen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

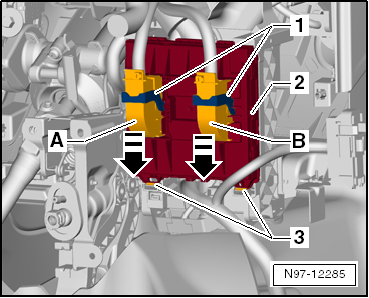

Die folgende Abbildung zeigt das Bordnetzsteuergerät im eingebauten Zustand auf der Rückseite des Relaisträgers.

-  Die beiden Bügel -1- der Primärverriegelung in -Pfeilrichtung- herunterschwenken und die beiden Stecker -A- und -B- vom Bordnetzsteuergerät -J519--2- abziehen.

-  Die beiden Verriegelungstasten -3- drücken und das Bordnetzsteuergerät -J519--2- unten beginnend aus dem Halter herausschwenken.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Das Bordnetzsteuergerät -J519--2- zuerst oben in die Aufnahmen -1- am Halter einstecken und anschließend in die Verrastungen unten -3- hörbar einclipsen.

Bordnetzsteuergerät ersetzen

Dieses Programm unterstützt Sie beim Ersetzen des Bordnetzsteuergeräts. Nach dem Ersetzen wird das Steuergerät online codiert, anschließend muss der Fabrikmodus deaktiviert und das Diagnose-Interface für Datenbus -J533- neu codiert werden. Die Programme werden in den Prüfplan eingetragen.

-  Bordnetzsteuergerät ersetzen → Fahrzeugdiagnosetester.

Bordnetzsteuergerät codieren

-  Bordnetzsteuergerät codieren → Fahrzeugdiagnosetester.

Bordnetzsteuergerät anpassen

Mit dieser Funktion können folgende Bauteile angepasst werden:

• Schlüssel mit Funkfernbedienung anpassen
• Schlüssel mit Funkfernbedienung prüfen
• Fabrikmodus deaktivieren

Bordnetzsteuergerät Stellglieddiagnose

Mit dieser Funktionsprüfung kann ein Stellgliedtest der folgenden Bauteile durchgeführt werden:

• Beleuchtung
• Scheibenwisch- und Waschanlage
• Scheiben-, Sitz-, und Spiegelheizung
• Zentralverriegelung
• Warnen, Ãœberwachen u. Schiebe-/Ausstelldach
• Fenster

-  Bordnetzsteuergerät Stellglieddiagnose durchführen → Fahrzeugdiagnosetester.

Diagnose-Interface für Datenbus -J533- aus- und einbauen

Die Funktionen des Diagnose-Interface für Datenbus -J533- sind in das Bordnetzsteuergerät -J519- integriert. Das Diagnose-Interface für Datenbus -J533- ist nicht einzeln zu wechseln.

-  Bordnetzsteuergerät -J519- aus- und einbauen.

Steckverbindungen

Elektrische Leitungsstränge und Steckverbindungen reparieren

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

Fahrzeugdiagnose-, Mess- und Informationssysteme

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.

Online Systemtest

Mit diesem Prüfprogramm werden folgende Schritte durchgeführt:

• Systemtest für die Online-Verbindung
• Ãœberprüfung der Benutzerberechtigung
• Test der korrekten Leitungsverbindung bis zur Volkswagen-Datenbank

Voraussetzungen hierfür ist die Online-Anbindung (Netzwerk-Anschluss) des Testers:

-  Online Systemtest → Fahrzeugdiagnosetester.
