Volkswagen Up! Reparaturanleitung :: Steuerzeiten einstellen

Steuerzeiten einstellen, â–º 22.2012


Hinweis

Ab der 22. Kalenderwoche 2012 wird eine geänderte Spannrolle verbaut, die das Einstellen der Steuerzeiten vereinfacht.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

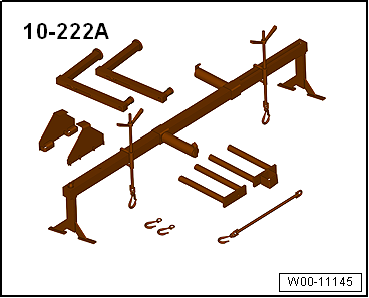

• Abfangvorrichtung -10 - 222 A-
• Adapter -10-222 A/31-2- (ohne Abbildung)
• Stütze -10-222 A/31-3- (ohne Abbildung)
• Adapter -10-222 A/31-5- (ohne Abbildung)

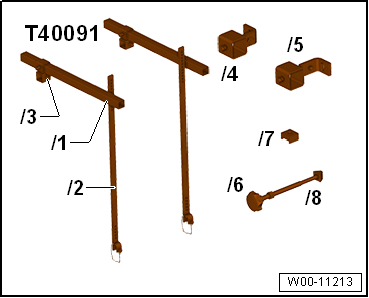

• Motor-Abfangvorrichtung Grundsatz -T40091-
• Vierkantrohr -T40091/1- (ohne Abbildung)
• Verbinder -T40091/3- (ohne Abbildung)

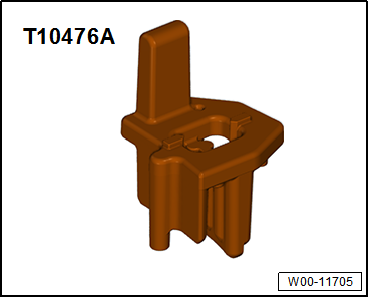

• Montagewerkzeug -T10476A-

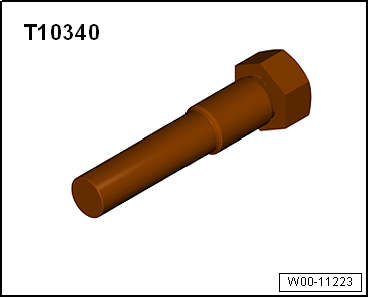

• Fixierschraube -T10340-

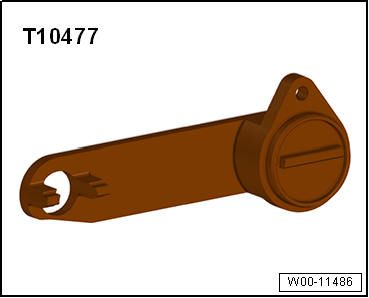

• Nockenwellenfixierung -T10477-

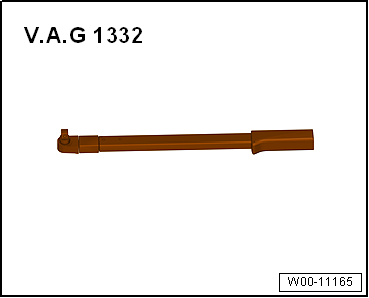

• Drehmomentschlüssel -V.A.G 1332-

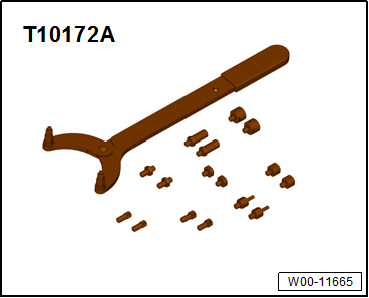

• Gegenhalter -T10172A-

Arbeitsablauf

-  Luftfiltergehäuse ausbauen  "Luftfiltergehäuse aus- und einbauen".

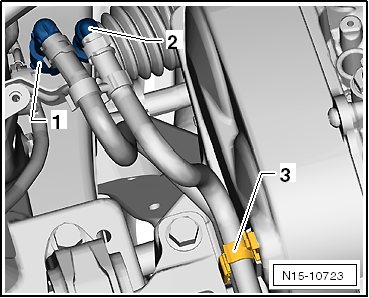

-  Kraftstoffvorlaufleitung -1- und Entlüftungsleitung -2- entriegeln und abziehen.

-  Leitungsführung -3- öffnen und Schläuche herausnehmen.

-  Leitungen verschließen, damit kein Schmutz in das Kraftstoffsystem gelangen kann.

-  Klammern -Peile- aushängen.

-  Befestigungsschraube -1- abschrauben und Abdeckung -2- abnehmen.

-  Befestigungsschrauben -Pfeile- herausschrauben.

-  Leitungsführung an der Abdeckung ausclipsen.

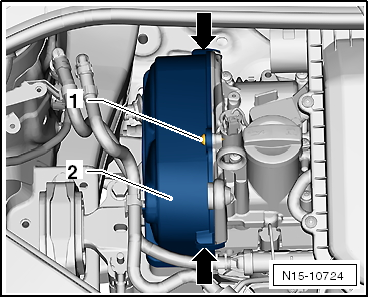

-  Abdeckung -1- und Deckel -2- ausbauen.

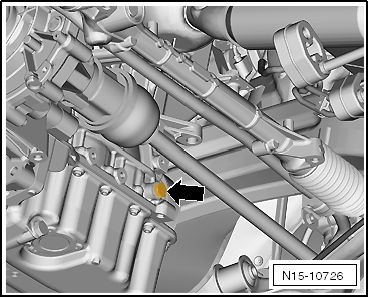

-  Verschlussschraube -Pfeil- aus dem Kurbelgehäuse herausdrehen.

-  Hebebühne ganz herunter lassen.


Hinweis

• Die Hebebühne muss ganz heruntergelassen werden, damit die Fixierschraube -T10340- in das Kurbelgehäuse geschraubt werden kann.
• Bei angehobenem Fahrzeug befindet sich die Gelenkwelle vor der Bohrung.

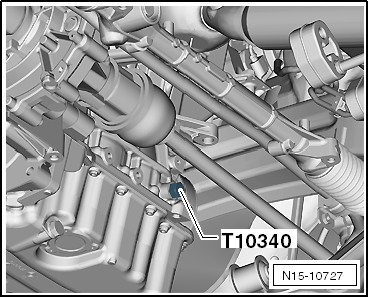

-  Fixierschraube -T10340- von oben bis zum Anschlag in das Kurbelgehäuse einschrauben.

• Wenn die Fixierschraube -T10340- nicht bis zum Anschlag eingedreht werden kann, steht die Kurbelwelle nicht in der richtigen Position!
• In diesem Fall wie nachfolgend beschrieben vorgehen.

-  Fixierschraube herausdrehen.

-  Kurbelwelle 90º in Motordrehrichtung drehen.

-  Fixierschraube -T10340- bis zum Anschlag in das Kurbelgehäuse drehen.

-  Fixierschraube -T10340- mit 30 Nm festziehen.

-  Kurbelwelle bis zum Anschlag in Motordrehrichtung drehen.

Mit der Fixierschraube -T10340- wird die Kurbelwelle in Motordrehrichtung blockiert.

-  Keilrippenriemen ausbauen  "Keilrippenriemen aus- und einbauen".

-  Scheibenwischerarme ausbauen → Elektrische Anlage.

-  Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen.

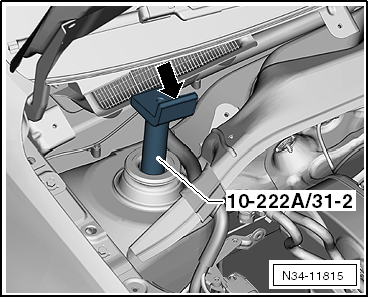

-  Adapter -10-222A/31-2- auf die Federbeine aufsetzen.

-  Winkel der Adapter -Pfeil- zeigen zum Motorraum.

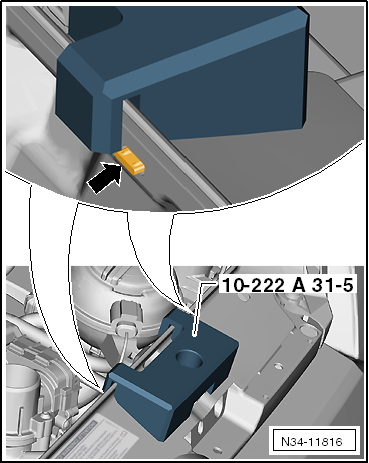

-  Die Aufnahme -10-222A/31-5- über dem Deckelschloss platzieren.

-  Die Position ist zwischen 2 Stegen -Pfeil-.

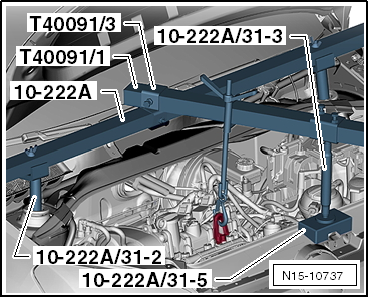

-  Abfangvorrichtung -10 - 222 A- und Motor-Abfangvorrichtung Grundsatz -T40091- mit den Adaptern wie gezeigt aufsetzen.

-  Motor an der rechten Öse abfangen und die Aggregatelagerung durch Drehen der Spindel leicht entlasten.

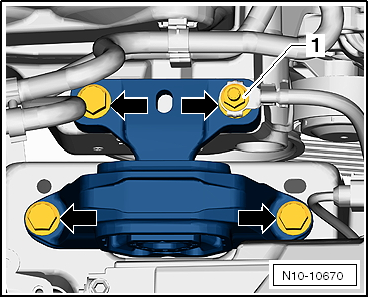

-  Masseleitung -1- abschrauben.

Befestigungsschrauben abschrauben -Pfeile- und die Aggregatelagerung motorseitig herausnehmen.

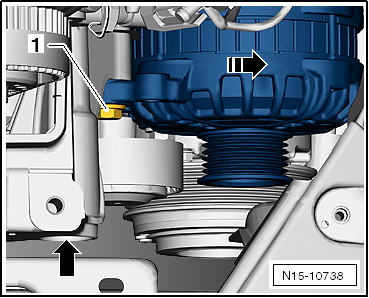

-  Befestigungsschraube -1- herausdrehen und den Drehstromgenerator in -Pfeilrichtung- schwenken.

-  Motor durch Drehen der Spindel so weit anheben, dass die Befestigungsschraube der Motorlagerkonsole herausgeschraubt werden kann.

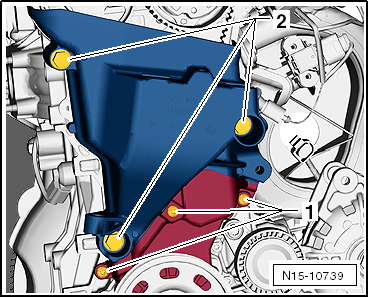

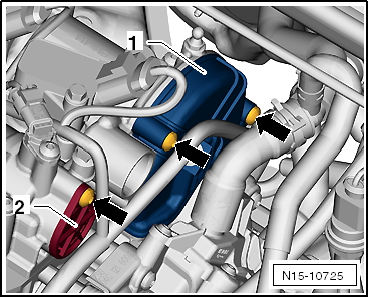

-  Die Befestigungsschrauben -2- der Motorlagerkonsole und die 3 Schrauben -1- des unteren Zahnriemenschutzes herausschrauben.

-  Motorlagerkonsole nach oben herausziehen.

Beschädigungsgefahr der Nockenwelle.Die Nockenwellenfixierung -T10494- darf nicht als Gegenhalter benutzt werden.

-  Laufrichtung des Zahnriemens mit einem Stift markieren.

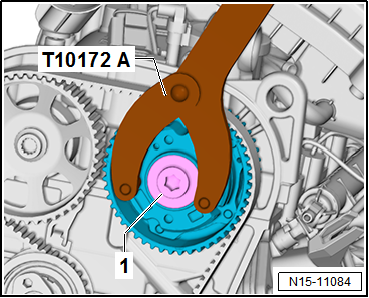

-  Nockenwellensteller mit Gegenhalter -T10172A- festhalten und Verschlussschraube -1- herausdrehen.


Hinweis

Beim Einstellen der Steuerzeiten müssen beide Nockenwellenräder lose sein.

-  Nockenwellensteller und Nockenwellenrad mit Gegenhalter -T10172A- festhalten.

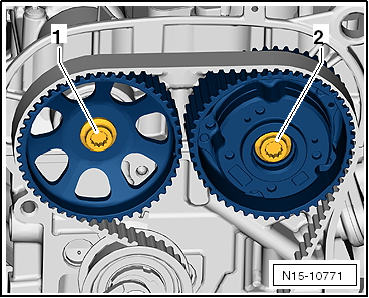

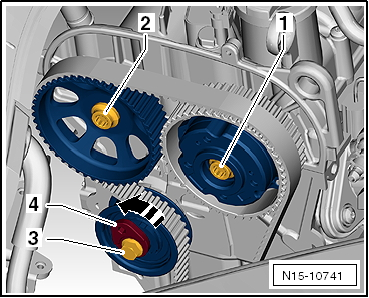

-  Befestigungsschrauben -1- und -2- lösen.

-  Befestigungsschraube -3- der Spannrolle -4- lösen und die Spannrolle in -Pfeilrichtung- entspannen.

-  Zahnriemen von den Nockenwellenrädern schieben.

Es besteht Beschädigungsgefahr des Zahnriemens!Der Zahnriemen besteht aus einem Glasfaser-Cord-Gewebe.Der Durchmesser am Zahnriemen darf daher niemals 50 mm unterschreiten (ca. Ø des Zahnrads an der Kurbelwelle).Bei Unterschreiten des Werts hat es negativen Einfluss auf die Lebensdauer des Zahnriemens.


Hinweis

• Während des Abnehmens des Nockenwellenstellers kann eine geringe Ölmenge austreten.
• Um zu vermeiden, dass Motoröl auf den Zahnriemen gelangt, ist vor dem Abnehmen des Nockenwellenstellers ein Lappen unterzulegen!

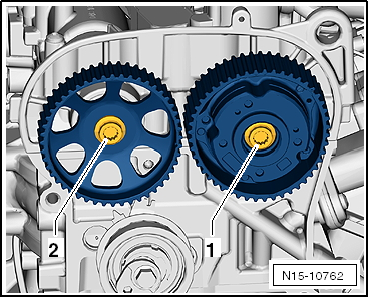

-  Befestigungsschrauben -1- und -2- durch neue Befestigungsschrauben ersetzen und handfest anziehen.

-  Nockenwellen an den Befestigungsschrauben -1- und -2- in die nachfolgend beschriebenen Positionen drehen.

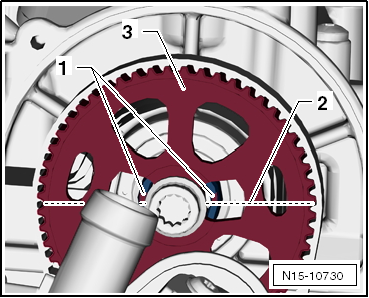

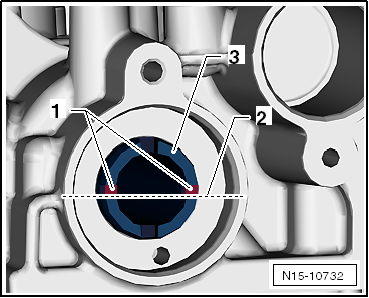

-  Die Nuten -1- der Einlassnockenwelle -3- stehen oberhalb der Nockenwellenmitte -2-.

-  Die Nuten -1- der Auslassnockenwelle stehen oberhalb der Nockenwellenmitte -2-.

-  Die Aussparungen des Zahnrads -3- stehen im Bereich der Nuten leicht nach oben.

• Die Nockenwellenfixierung -T10477- muss sich leicht einlegen lassen.
• Die Nockenwellenfixierung darf nicht mit einem Schlagwerkzeug eingesetzt werden!

-  Nockenwellenfixierung -T10477- bis zum Anschlag in die Nockenwellen einstecken und mit der Schraube -Pfeil- handfest anziehen.

-  Befestigungsschrauben der Nockenwellenräder so weit lösen, dass sich die Nockenwellenräder leicht von Hand drehen lassen.


Hinweis

• Die Nockenwellenräder sind nicht kreisrund.
• Wenn eine oder beide Nockenwellenräder gelöst worden sind, müssen sie wieder zueinander positioniert werden.
• Die Nockenwellenräder müssen sich auf den Nockenwellen noch verdrehen lassen und dürfen nicht kippen.

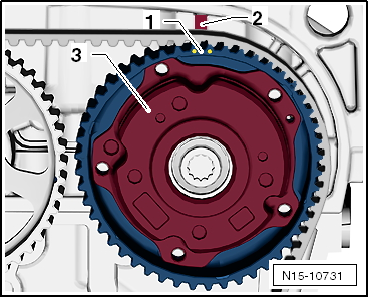

Die markierte Zahnlücke -1- des Nockenwellenstellers -3- so drehen, dass sie gegenüber dem Steg -2- am Nockenwellengehäuse steht.

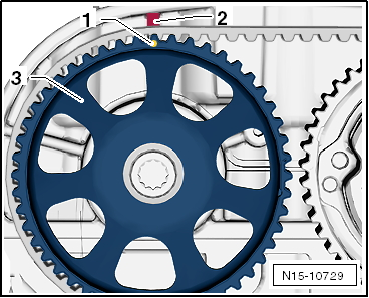

Den markierten Zahn -1- des Auslassnockenwellenrads -3- so drehen, dass er gegenüber dem Steg -2- am Nockenwellengehäuse steht.

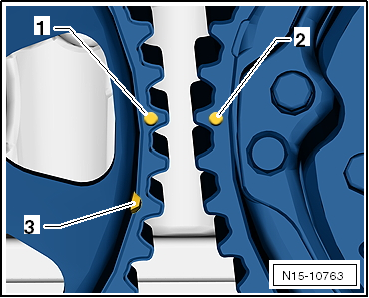

-  Die Markierungen -1- und -2- auf den Nockenwellenrädern stehen sich leicht versetzt gegenüber.

Am Nockenwellenrad der Auslassnockenwelle befindet sich die Nut -3- für das Montagewerkzeug -T10476A-.

-  Montagewerkzeug -T10476A- zwischen die Nockenwellenräder stecken.

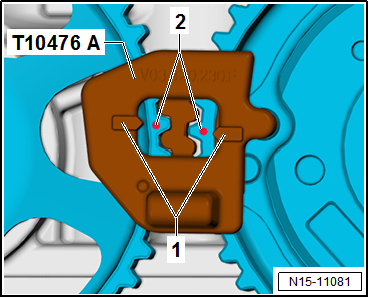

-  Die Pfeile -1- auf dem Montagewerkzeug stehen gegenüber den Markierungen -2- auf den Nockenwellenrädern.


Hinweis

Wenn das Montagewerkzeug -T10476A- eingesteckt ist, sind die Markierungen -2- auf den Nockenwellenrädern zueinander etwas versetzt.

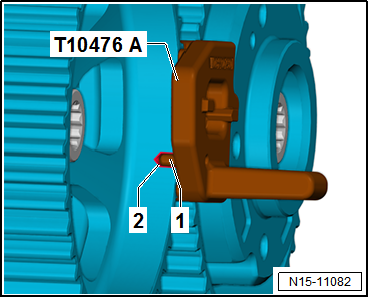

-  Der Dorn -1- des Montagewerkzeugs -T10476A- muss in der Nut -2- des Auslassnockenwellenrads sitzen.

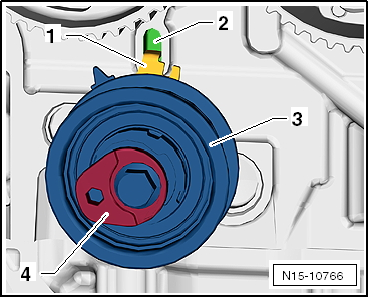

-  Die Spannrolle -3- handfest am Zylinderkopf befestigen.

-  Der Haken -1- muss in der Aussparung -2- sitzen.

-  Die Stellung des Exzenters -4- der Spannrolle muss wie gezeigt stehen.


Hinweis

• In dieser Position ist die Spannrolle komplett entspannt.
• Beim Auflegen des Zahnriemens darauf achten, dass das Montagewerkzeug -T10476A- in der richtigen Position zwischen den Nockenwellenrädern steckt.

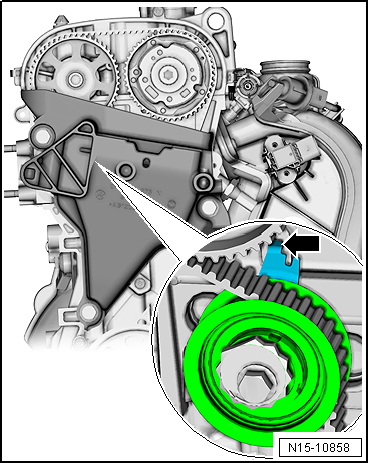

-  Der Zahnriemen muss richtig am Kurbelwellenzahnrad anliegen.

-  Prüfen, ob die Kurbelwelle in Zyl. 1 OT-Stellung steht.

Die Kurbelwelle muss in Motordrehrichtung an der Fixierschraube -T10340- anliegen.

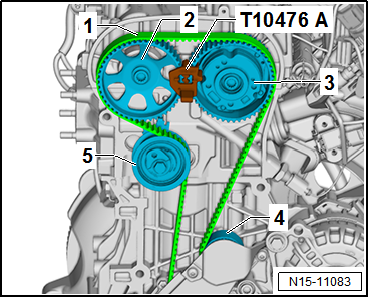

-  Zahnriemen -1- auf die Spannrolle -5- und das Nockenwellenrad -2- auflegen.

-  Dann den Zahnriemen auf den Nockenwellensteller -3- auflegen und auf die Umlenkrolle -4- schieben.

-  Montagewerkzeug -T10476A- aus den Nockenwellenrädern ziehen.

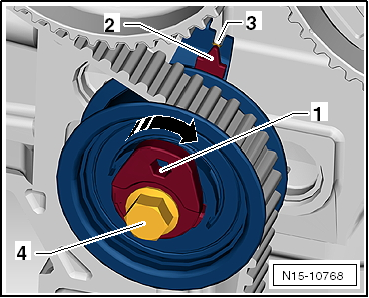

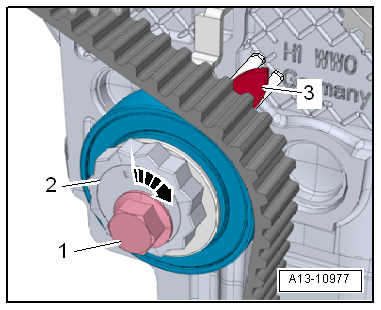

-  Den Exzenter -1- zunächst so weit in -Pfeilrichtung- drehen, bis der Einstellzeiger -2- ca. 10 mm rechts vom Einstellfenster -3- steht.

-  Exzenter der Spannrolle am Innensechskant -1- so weit zurück drehen, das der Einstellzeiger -2- genau im Einstellfenster -3- steht.

-  Den Exzenter am Innensechskant -1- in dieser Position halten.

-  Befestigungsschraube -4- mit 25 Nm festziehen.


Hinweis

• Nach dem Weiterdrehen des Motors von Hand oder nach Motorbetrieb kann es zu leichten Abweichungen der Stellung des Einstellzeigers -2- gegenüber dem Einstellfenster -3- kommen.
• Dies hat aber keinen relevanten Einfluss auf die Steuerzeiten. Das Nachspannen des Zahnriemens ist nicht erforderlich.

-  Nockenwellensteller und Auslassnockenwellenrad mit Gegenhalter -T10172A- festhalten.

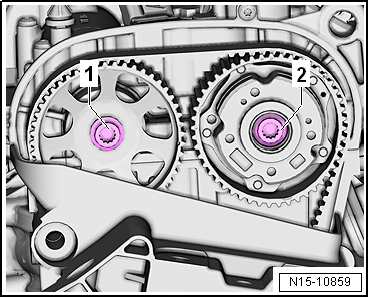

-  Befestigungsschrauben -1- und -2- mit 50 Nm festziehen.


Hinweis

Die Befestigungsschrauben werden erst nach dem Überprüfen der Steuerzeiten am Ende des Arbeitsablaufs mit 90º Weiterdrehwinkel weitergedreht.

-  Fixierschraube -T10340- bei abgesenkter Hebebühne von oben ausbauen.

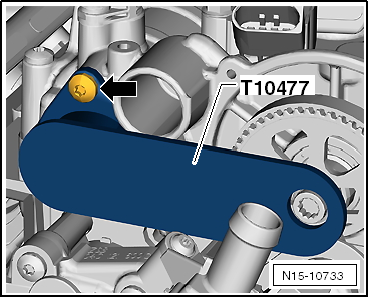

-  Schraube -Pfeil- herausdrehen und Nockenwellenfixierung -T10477- abnehmen.

-  Kurbelwelle 2 Umdrehungen in Motordrehrichtung drehen.

-  Fixierschraube -T10340- bis zum Anschlag in das Kurbelgehäuse drehen.

• Die Nockenwellenfixierung -T10477- muss sich leicht einlegen lassen.
• Die Nockenwellenfixierung darf nicht mit einem Schlagwerkzeug eingesetzt werden!

-  Nockenwellenfixierung -T10477- bis zum Anschlag in die Nockenwellen einstecken und mit der Schraube handfest anziehen.

Die Steuerzeiten sind i. O., wenn sich die Nockenwellenfixierung -T10477- einstecken lässt.

Sind die Steuerzeiten nicht i. O.

-  Steuerzeiten einstellen wiederholen.

-  Nockenwellenfixierung -T10477- abnehmen.

-  Nockenwellensteller und Auslassnockenwellenrad mit Gegenhalter -T10172A- festhalten.

-  Befestigungsschrauben -1- und -2- 90º weiterdrehen.

-  Den O-Ring der Verschlussschraube bei Beschädigung ersetzen.

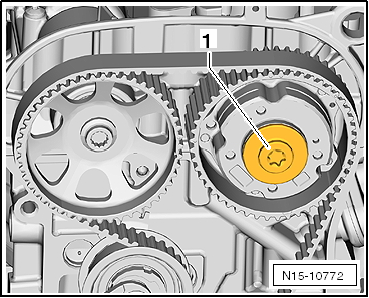

-  Verschlussschraube Nockenwellensteller -1- mit 20 Nm festziehen.

-  Fixierschraube -T10340- bei abgesenkter Hebebühne von oben ausbauen.

• Nach Beendigung der Arbeiten ist unbedingt darauf zu achten, dass die Fixierschraube -T10340- und die Nockenwellenfixierung -T10477- ausgebaut sind.

Der weitere Zusammenbau erfolgt sinngemäß in entgegengesetzter Reihenfolge zum Ausbau.

Anzugsdrehmomente

Anzugsdrehmoment Verschlussschraube Kurbelgehäuse: 30 Nm

Zylinderblock Riemenscheibenseite - Montageübersicht  "Montageübersicht - Zylinderblock Riemenscheibenseite".

Aggregatelagerung - Montageübersicht  "Montageübersicht - Aggregatelagerung".

Steuerzeiten einstellen, 22.2012 â–º


Hinweis

Ab der 22. Kalenderwoche 2012 wird eine geänderte Spannrolle verbaut, die das Einstellen der Steuerzeiten vereinfacht.

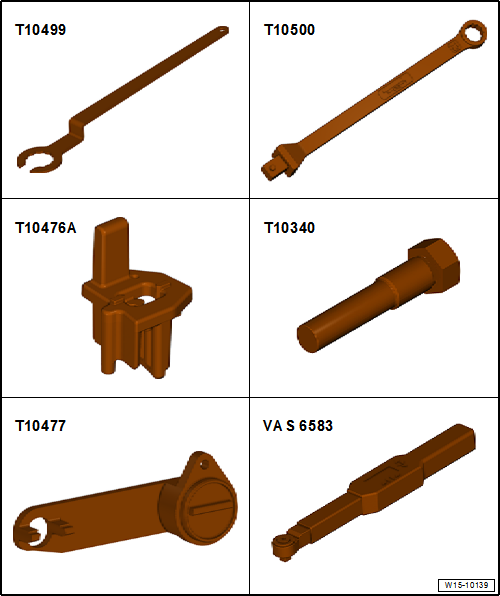

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Schlüssel -T10499-
• Einsteckwerkzeug -T10500-
• Montagewerkzeug -T10476A-
• Fixierschraube -T10340-
• Nockenwellenfixierung -T10477-
• Drehmomentschlüssel -VAS 6583-
• Gegenhalter -T10172A-

Ausbauen

-  Luftfiltergehäuse ausbauen  "Luftfiltergehäuse aus- und einbauen".

-  Kraftstoffvorlaufleitung -1- und Entlüftungsleitung -2- entriegeln und abziehen.

-  Leitungsführung -3- öffnen und Schläuche herausnehmen.

-  Leitungen verschließen, damit kein Schmutz in das Kraftstoffsystem gelangen kann.

-  Klammern -Pfeile- aushängen.

-  Befestigungsschraube -1- abschrauben und Abdeckung -2- abnehmen.

-  Befestigungsschrauben -Pfeile- herausschrauben.

-  Leitungsführung an der Abdeckung ausclipsen.

-  Abdeckung -1- und Deckel -2- ausbauen.

-  Verschlussschraube -Pfeil- aus dem Kurbelgehäuse herausdrehen.

-  Hebebühne ganz herunter lassen.


Hinweis

• Die Hebebühne muss ganz heruntergelassen werden, damit die Fixierschraube -T10340- in das Kurbelgehäuse geschraubt werden kann.
• Bei angehobenem Fahrzeug befindet sich die Gelenkwelle vor der Bohrung.

-  Fixierschraube -T10340- von oben bis zum Anschlag in das Kurbelgehäuse einschrauben.

• Wenn die Fixierschraube -T10340- nicht bis zum Anschlag eingedreht werden kann, steht die Kurbelwelle nicht in der richtigen Position!
• In diesem Fall wie nachfolgend beschrieben vorgehen.

-  Fixierschraube herausdrehen.

-  Kurbelwelle 90º in Motordrehrichtung drehen.

-  Fixierschraube -T10340- bis zum Anschlag in das Kurbelgehäuse drehen.

-  Fixierschraube -T10340- mit 30 Nm festziehen.

-  Kurbelwelle bis zum Anschlag in Motordrehrichtung drehen.

Mit der Fixierschraube -T10340- wird die Kurbelwelle in Motordrehrichtung blockiert.

Beschädigungsgefahr der Nockenwelle.Beim Lösen und Festziehen der Befestigungsschrauben müssen die Nockenwellenräder zwingend mit dem Gegenhalter -T10172A- festgehalten werden.Die Nockenwellenfixierung -T10477- darf beim Festziehen der Nockenwellenräder nicht belastet werden.

-  Laufrichtung des Zahnriemens mit einem Stift markieren.

-  Nockenwellensteller mit Gegenhalter -T10172A- festhalten und Verschlussschraube -1- herausdrehen.


Hinweis

Beim Einstellen der Steuerzeiten müssen beide Nockenwellenräder lose sein.

-  Nockenwellensteller und Nockenwellenrad mit Gegenhalter -T10172A- festhalten.

-  Befestigungsschrauben -1- und -2- lösen.

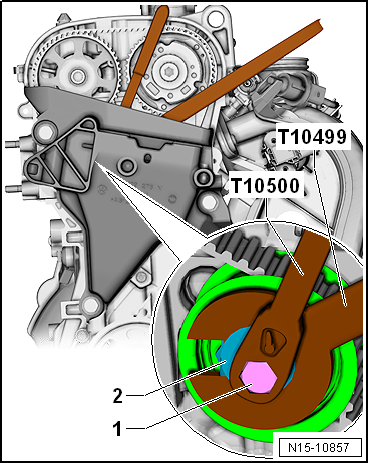

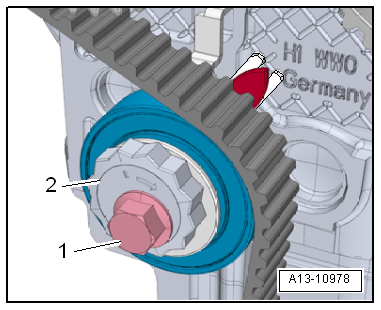

-  Schraube -1- mit Einsteckwerkzeug -T10500- lösen.

-  Spannrolle am Exzenter -2- mit dem Schlüssel -T10499- entspannen.

-  Zahnriemen von den Nockenwellenrädern schieben.

Es besteht Beschädigungsgefahr des Zahnriemens!Der Zahnriemen besteht aus einem Glasfaser-Cord-Gewebe.Der Durchmesser am Zahnriemen darf daher niemals 50 mm unterschreiten (ca. Ø des Zahnrads an der Kurbelwelle).Bei Unterschreiten des Werts hat es negativen Einfluss auf die Lebensdauer des Zahnriemens.


Hinweis

• Während des Abnehmens des Nockenwellenstellers kann eine geringe Ölmenge austreten.
• Um zu vermeiden, dass Motoröl auf den Zahnriemen gelangt, ist vor dem Abnehmen des Nockenwellenstellers ein Lappen unterzulegen!

-  Befestigungsschrauben -1- und -2- durch neue Befestigungsschrauben ersetzen und handfest anziehen.

-  Nockenwellen an den Befestigungsschrauben -1- und -2- in die nachfolgend beschriebenen Positionen drehen.

-  Die Nuten -1- der Einlassnockenwelle -3- stehen oberhalb der Nockenwellenmitte -2-.

-  Die Nuten -1- der Auslassnockenwelle stehen oberhalb der Nockenwellenmitte -2-.

-  Die Aussparungen des Zahnrads -3- stehen im Bereich der Nuten leicht nach oben.

Beschädigungsgefahr des MotorsDie Nockenwellenfixierung -T10477- muss sich leicht einlegen lassen.Die Nockenwellenfixierung darf nicht mit einem Schlagwerkzeug eingesetzt werden!

-  Nockenwellenfixierung -T10477- bis zum Anschlag in die Nockenwellen einstecken und mit der Schraube -Pfeil- handfest anziehen.

-  Befestigungsschrauben der Nockenwellenräder so weit lösen, dass sich die Nockenwellenräder leicht von Hand drehen lassen.


Hinweis

• Die Nockenwellenräder sind nicht kreisrund.
• Wenn eine oder beide Nockenwellenräder gelöst worden sind, müssen sie wieder zueinander positioniert werden.
• Die Nockenwellenräder müssen sich auf den Nockenwellen noch verdrehen lassen und dürfen nicht kippen.

Die markierte Zahnlücke -1- des Nockenwellenstellers -3- so drehen, dass sie gegenüber dem Steg -2- am Nockenwellengehäuse steht.

Den markierten Zahn -1- des Auslassnockenwellenrads -3- so drehen, dass er gegenüber dem Steg -2- am Nockenwellengehäuse steht.

-  Die Markierungen -1- und -2- auf den Nockenwellenrädern stehen sich leicht versetzt gegenüber.

Am Nockenwellenrad der Auslassnockenwelle befindet sich die Nut -3- für das Montagewerkzeug -T10476A-.

-  Montagewerkzeug -T10476A- zwischen die Nockenwellenräder stecken.

-  Die Pfeile -1- auf dem Montagewerkzeug stehen gegenüber den Markierungen -2- auf den Nockenwellenrädern.


Hinweis

Wenn das Montagewerkzeug -T10476A- eingesteckt ist, sind die Markierungen -2- auf den Nockenwellenrädern zueinander etwas versetzt.

-  Der Dorn -1- des Montagewerkzeugs -T10476A- muss in der Nut -2- des Auslassnockenwellenrads sitzen.

-  Die Spannrolle handfest am Zylinderkopf befestigen.

Die Blechnase -Pfeil- der Spannrolle muss in der Gussvertiefung des Zylinderkopfs eingreifen.


Hinweis

Beim Auflegen des Zahnriemens darauf achten, dass das Montagewerkzeug -T10476A- in der richtigen Position zwischen den Nockenwellenrädern steckt.

-  Der Zahnriemen muss richtig am Kurbelwellenzahnrad anliegen.

-  Prüfen, ob die Kurbelwelle in Zyl. 1 OT-Stellung steht.

Die Kurbelwelle muss in Motordrehrichtung an der Fixierschraube -T10340- anliegen.

-  Zahnriemen -1- auf die Spannrolle -5- und das Nockenwellenrad -2- auflegen.

-  Dann den Zahnriemen auf den Nockenwellensteller -3- auflegen und auf die Umlenkrolle -4- schieben.

-  Montagewerkzeug -T10476A- aus den Nockenwellenrädern ziehen.

-  Exzenter -2- der Spannrolle mit dem Spannschlüssel -T10499- so weit in -Pfeilrichtung- drehen, bis der Einstellzeiger -3- etwa 10 mm rechts vom Einstellfenster steht.

-  Exzenter der Spannrolle am 12-Kant -2- so weit zurück drehen, das der Einstellzeiger -3- genau im Einstellfenster steht.

-  Den Exzenter am 12-Kant -2- in dieser Position halten.

Gefahr von Motorschäden durch falsches Anzugsdrehmoment.Zum Festziehen muss der Drehmomentschlüssel -VAS 6583- verwendet werden!Bei der Einstellung des Anzugsdrehmoments am Drehmomentschlüssel -VAS 6583- muss das auf dem Einsteckwerkzeug SW 13 -T10500- angegebene Stichmaß in den Drehmomentschlüssel eingegeben werden.

-  Befestigungsschraube -1- mit 25 Nm festziehen.


Hinweis

• Nach dem Weiterdrehen des Motors von Hand oder nach Motorbetrieb kann es zu leichten Abweichungen der Stellung des Einstellzeigers gegenüber dem Einstellfenster kommen.
• Dies hat aber keinen relevanten Einfluss auf die Steuerzeiten. Das Nachspannen des Zahnriemens ist nicht erforderlich.

-  Nockenwellensteller und Auslassnockenwellenrad mit Gegenhalter -T10172A- festhalten.

-  Befestigungsschrauben -1- und -2- mit 50 Nm festziehen.


Hinweis

Die Befestigungsschrauben werden erst nach dem Überprüfen der Steuerzeiten am Ende des Arbeitsablaufs mit 90º Weiterdrehwinkel weitergedreht.

-  Fixierschraube -T10340- bei abgesenkter Hebebühne von oben ausbauen.

-  Schraube -Pfeil- herausdrehen und Nockenwellenfixierung -T10477- abnehmen.

-  Kurbelwelle 2 Umdrehungen in Motordrehrichtung drehen.

-  Fixierschraube -T10340- bis zum Anschlag in das Kurbelgehäuse drehen.

Beschädigungsgefahr des MotorsDie Nockenwellenfixierung -T10477- muss sich leicht einlegen lassen.Die Nockenwellenfixierung darf nicht mit einem Schlagwerkzeug eingesetzt werden!

-  Nockenwellenfixierung -T10477- bis zum Anschlag in die Nockenwellen einstecken und mit der Schraube handfest anziehen.

Die Steuerzeiten sind i. O., wenn sich die Nockenwellenfixierung -T10477- einstecken lässt.

Sind die Steuerzeiten nicht i. O.

-  Steuerzeiten einstellen wiederholen.

-  Nockenwellenfixierung -T10477- abnehmen.

-  Nockenwellensteller und Auslassnockenwellenrad mit Gegenhalter -T10172A- festhalten.

-  Befestigungsschrauben -1- und -2- 90º weiterdrehen.

-  Den O-Ring der Verschlussschraube bei Beschädigung ersetzen.

-  Verschlussschraube Nockenwellensteller -1- mit 20 Nm festziehen.

-  Fixierschraube -T10340- bei abgesenkter Hebebühne von oben ausbauen.

Zerstörungsgefahr des Motors.Nach Beendigung der Arbeiten ist unbedingt darauf zu achten, dass die Fixierschraube -T10340- und die Nockenwellenfixierung -T10477- ausgebaut sind.

Der weitere Zusammenbau erfolgt sinngemäß in entgegengesetzter Reihenfolge zum Ausbau.

Anzugsdrehmomente

Anzugsdrehmoment Verschlussschraube Kurbelgehäuse: 30 Nm

Zylinderblock Riemenscheibenseite - Montageübersicht  "Montageübersicht - Zylinderblock Riemenscheibenseite".
