Volkswagen Up! Reparaturanleitung :: Reparatur von Lichtwellenleitern

Die genaue Fehlerstelle ist sehr schwer zu finden. Der beschädigte Lichtwellenleiter ist zu ersetzen, indem eine neue Leitung parallel zum defekten Lichtwellenleiter verlegt wird.


Hinweis

• Ãœber die Menüpunkte des Fahrzeugdiagnosetesters "Geführte Fehlersuche" oder "Geführte Funktionen" kann festgestellt werden, zwischen welchen Komponenten der Lichtwellenleiter beschädigt ist.
• Ein bereits reparierter Lichtwellenleiter ist an der Farbe "Gelb" zu erkennen.

Vorgehensweise:

-  Im Fahrzeugdiagnosetester die "Geführte Fehlersuche" oder die "Geführten Funktionen" auswählen → Fahrzeugdiagnosetester.

-  Lichtwellenleiter anfertigen.


Vorsicht!

Die Lichtwellenleiter dürfen nicht scharf geknickt werden. Ein Biegeradius von 25 mm darf nicht unterschritten werden.

Die Lichtwellenleiter dürfen nicht über scharfe Kanten verlegt werden.

Die Lichtwellenleiterenden dürfen nicht verschmutzt oder mit bloßen Fingern berührt werden.

Die Lichtwellenleiter dürfen nicht erhitzt werden.

Das Verdrillen von 2 Lichtwellenleitern oder eines Lichtwellenleiters mit einer Kupferleitung ist nicht zulässig.

Stecker und Anschlusskabel vor Staub schützen. Schutzkappen aus dem Koffer verwenden.

Lichtwellenleiter anfertigen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

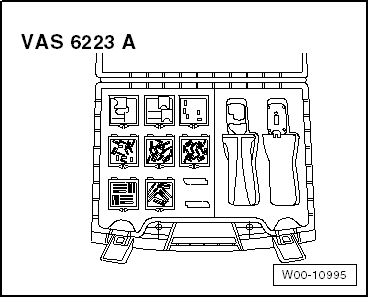

• Lichtwellenleiter-Reparaturset -VAS 6223A-

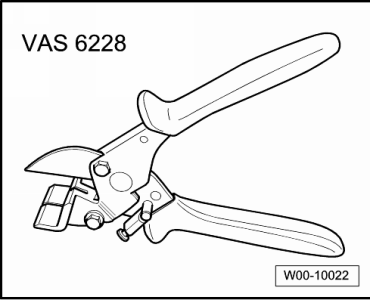

• Schneidzange -VAS 6228-

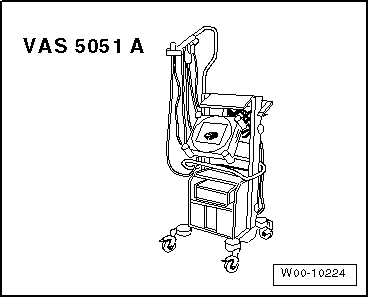

• Fahrzeugdiagnosetester


Vorsicht!

Die Lichtwellenleiter dürfen nicht scharf geknickt werden. Ein Biegeradius von 25 mm darf nicht unterschritten werden.

Die Lichtwellenleiter dürfen nicht über scharfe Kanten verlegt werden.

Die Lichtwellenleiterenden dürfen nicht verschmutzt oder mit bloßen Fingern angefasst werden.

Die Lichtwellenleiter dürfen nicht erhitzt werden.

Das Verdrillen von 2 Lichtwellenleitern oder eines Lichtwellenleiters mit einer Kupferleitung ist nicht zulässig.

Stecker und Anschlusskabel vor Staub schützen. Schutzkappen aus dem Koffer verwenden.

Werkzeugkopf für Zange für Lichtwellenleiter -VAS 6223/1- montieren.

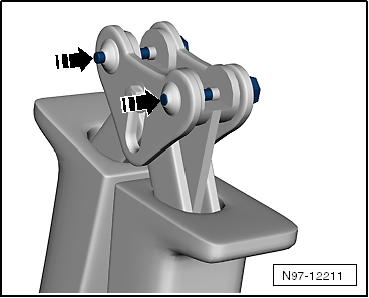

-  Sicherungsstifte -Pfeile- herausdrücken.

-  Werkzeugkopf aufsetzen -Pfeil- und Sicherungsstifte zurück drücken.

Lichtwellenleiter ablängen.

-  Benötigte Länge des Lichtwellenleiters festlegen.

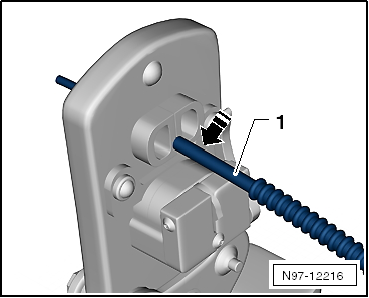

-  Zange für Lichtwellenleiter öffnen und Lichtwellenleiter -1- in die Ablängaufnahme einlegen.

-  Zum Ablängen des Lichtwellenleiters die Zange für Lichtwellenleiter schließen.

Abisolieren

-  Zange für Lichtwellenleiter -VAS 6223/1- öffnen.

-  Der Abisolierhebel in die untere Stellung -Pfeil- bringen.

-  Lichtwellenleiter in die Abisolieraufnahme stecken.

• Der Lichtwellenleiter muss bündig mit der Rückseite der Schneidezange abschließen.

-  Zange für Lichtwellenleiter bis zum Festanschlag schließen und geschlossen halten.

-  Abisolierhebel nach oben schwenken -Pfeil- und Lichtwellenleiter herausnehmen.

Präzise schneiden (optische Stirnfläche herstellen).

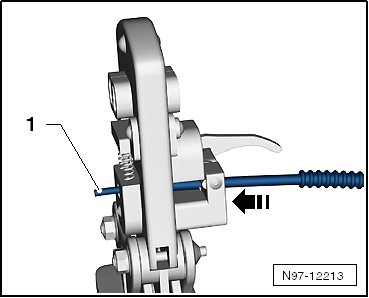

-  Lichtwellenleiter -1- in die Schneideaufnahme einschieben.

• Die Isolation muss am Anschlag der Schneidestation anliegen.

-  Zange für Lichtwellenleiter -VAS 6223/1- schließen und Leitung herausnehmen.

-  Sichtprüfung der Leitung-1-, ob richtig geschnitten wurde und sich kein Grat auf der Stirnfläche befindet.


Hinweis

• Den Lichtwellenleiter nur auf eine absolut saubere Oberfläche/Unterlage ablegen oder in der Hand behalten.
• Schutzkappen verwenden, wenn Gefahr für Verschmutzung der Stirnfläche des Lichtwellenleiters besteht.

Messingstiftkontakt am Lichtwellenleiter anbringen.

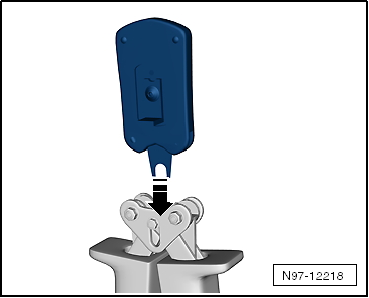

-  Werkzeugkopf wechseln -Pfeil-.

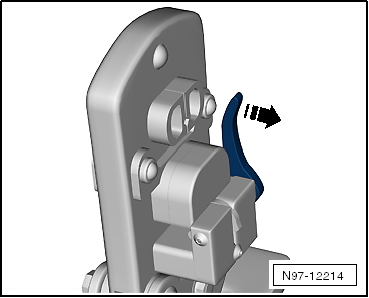

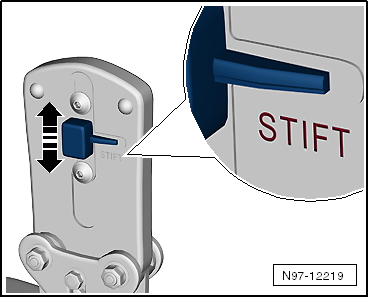

-  Sicherung an der Zange für Lichtwellenleiter-Pfeil - verschieben, so das das Wort "Stift" erkennbar ist.

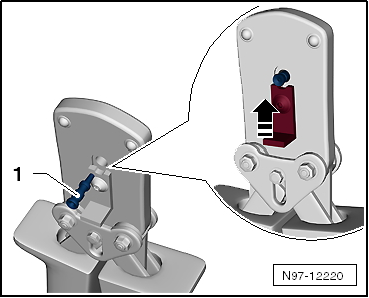

-  Einen Messingstiftkontakt -1- in die Aufnahme stecken.

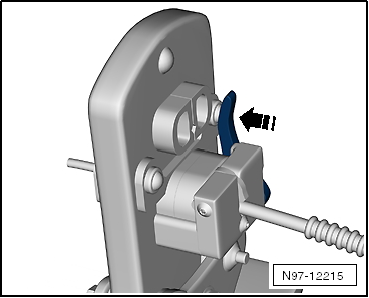

-  Sicherungshebel an der Zange für Lichtwellenleiter-Pfeil- schließen.

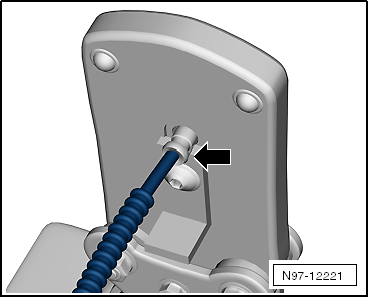

-  Lichtwellenleiter in den Messingstiftkontakt -Pfeil- bis zum gefederten Anschlag einschieben und Zange für Lichtwellenleiter schließen.

-  Zange für Lichtwellenleiter öffnen und Lichtwellenleiter mit Messingstiftkontakt herausnehmen.


Vorsicht!

Lichtwellenleiter dürfen nicht geknickt oder stark gebogen werden (Biegeradius min. 25 mm).

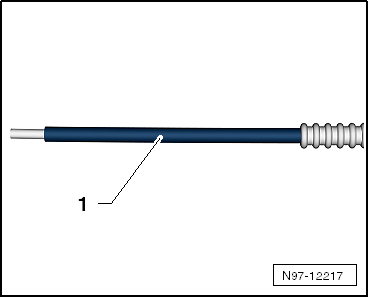

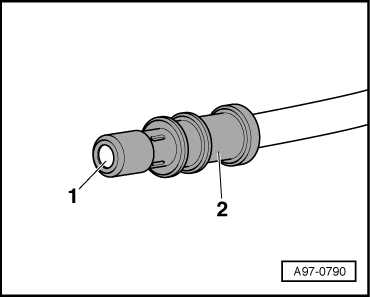

-  Korrekte Befestigung des Messingstiftkontakts -2- am Lichtwellenleiter -1- prüfen.

• Auf dem Messinganschlussstift müssen 4 Crimppunkte sichtbar sein.
• Der Messingstiftkontakt darf sich nicht von Hand vom Lichtwellenleiter abziehen lassen.
• Die Stirnfläche des Lichtwellenleiters liegt 0,01... 0,1 mm hinter dem Messingstiftkontakt (Sichtkontrolle).


Hinweis

• Zum Verbinden von Lichtwellenleitern stehen Steckkupplungen zur Verfügung → Elektronischer Teilekatalog.
• Einbau des neuen Lichtwellenleiters in den Leitungssatzstecker.

Wellrohr auf Lichtwellenleiter montieren.

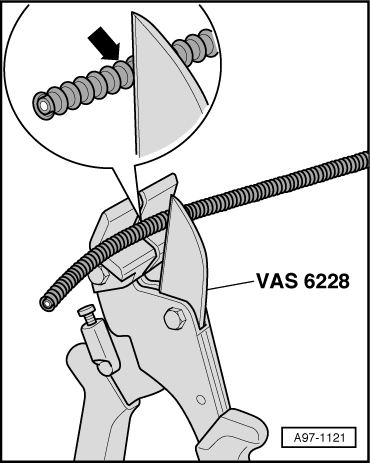

-  Wellrohr auf die passende Länge zuschneiden.

• Verwenden Sie zum Schneiden die Schneidzange -VAS 6228- oder ein scharfes Messer.
• Das Wellrohr darf keinesfalls mit einem Seitenschneider durchtrennt werden.
• Das Wellrohr muss auf dem Wellenberg -Pfeil-, nicht im Wellental, durchgeschnitten werden.
• Das Wellrohr muss bei der Montage hörbar im Gehäuse des Lichtwellenleiters einrasten.

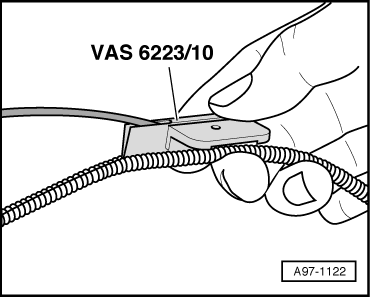

-  Lichtwellenleiter wie in der Abb. gezeigt in die Zange zur Wellrohrmontage -VAS 6223/10- einführen.

-  Zange zur Wellrohrmontage am Schlitz des Wellrohrs ansetzen.

-  Zange zur Wellrohrmontage im Schlitz am Umfang des Wellrohrs entlangschieben. Der Lichtwellenleiter wird dabei in das Wellrohr eingelegt.

Lichtwellenleiter vom Leitungssatzstecker trennen

Ausbauen

-  Stecker für Lichtwellenleiter vom betreffenden Steuergerät abziehen.

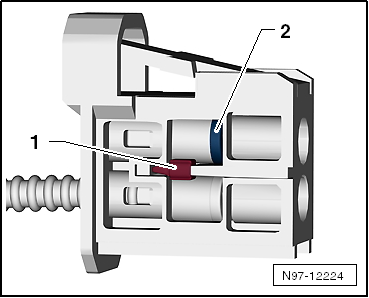

-  Verriegelung im Stecker für Lichtwellenleiter -1- durch drücken entriegeln.

-  Sekundärverriegelung -2- mit einem kleinen Schraubendreher entriegeln.

-  Lichtwellenleiter entnehmen.


Vorsicht!

• Schutzkappen aus dem Koffer verwenden, um den Lichtwellenleiter vor Staub und Schmutz zu schützen.
• Neues Gehäuse verwenden, da es beim Ausbau des Lichtwellenleiters zu Beschädigungen der Sekundärverriegelung kommen kann.
• Beachten Sie die Pfeile auf dem Basismodul für die Zuordnung "IN" und "OUT".

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, beachten Sie dabei Folgendes:

-  Lichtwellenleiter nach Kennzeichnung einbauen.


Hinweis

• Das Wellrohr in das Steckgehäuse schieben, bis es hörbar einrastet.

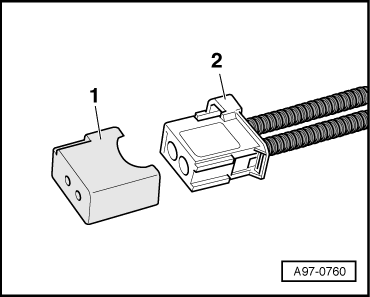

• Verschließen Sie die offene Steckverbindung -2- für Lichtwellenleiter mit der Schutzkappe für Leitungssatzstecker -VAS 6223/9--Pos. 1-.
• Die Schutzkappe verhindert Verschmutzung oder mechanische Beschädigung der Stirnfläche des Lichtwellenleiters, was sonst die Lichtübertragung verschlechtern würde.

Reparatur von Antennenleitungen

Reparatursatz, Antennenleitung VAS 6720

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Reparatursatz, Antennenleitung -VAS 6720-

Der Reparatursatz, Antennenleitung -VAS 6720- ermöglicht eine optimale Reparaturqualität im Bereich der Reparatur von Antennenleitungen RG 174 (blau) und RTK 031 (schwarz). Das Set beinhaltet die jeweiligen Abisolierwerkzeuge und die Crimpwerkzeuge der beiden Antennenleitungen. Des Weiteren finden sie alle notwendigen Einzelteile im Koffer, um die Originalstecker wieder im seriennahen Zustand anzuschlagen. Hierbei wird nur der Null-Codierten Kuppler (grün) benötigt. Alle weiteren Anschlussleitungen für die verschiedenen Infotainment-Systeme sind über ETKA (EL- elektrische Verbindungselemente) auf der Bildtafel 035-XX zu finden. Diese speziellen nach Fahrzeugtyp verschiedenen Adapterantennenleitungen müssen immer separat bestellt werden. Auf dieser genannten Bildtafel finden sie auch alle Einzelteile zum Nachbestellen. Im Koffer sind die Fächer der Verbrauchsmaterialien mit den Teilenummern beschriftet. Der Reparatursatz orientiert sich an den bereits vorhandenen Wechselköpfen und Zangensystem des VAS 1978B.


Hinweis

Zusätzliche Informationen: → Bedienungsanleitung Reparaturset, AntennenleitungVAS 6720

Prüfung der Antennenleitung:

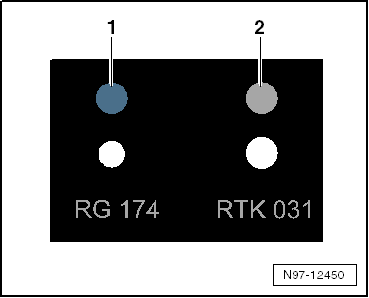

Mithilfe der Lehre muss vor Beginn der Reparatur geprüft werden, um welche Antennenleitung es sich handelt.

• -1- System RG 174 = blau
• -2- System RTK 031 = grau

Bei beiden Systemen sind die Positionierer der Werkzeugköpfe entsprechend Farblich gekennzeichnet.

Werkzeugkopf austauschen:

-  Gemäß der Prüfung der Antennenleitung  den entsprechenden Werkzeugkopf auswählen.

-  Den Zangengriff vollständig öffnen.

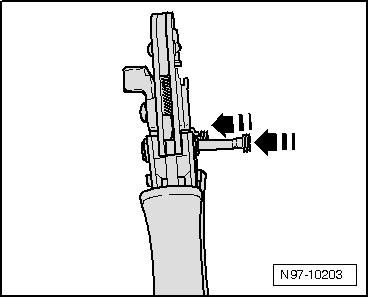

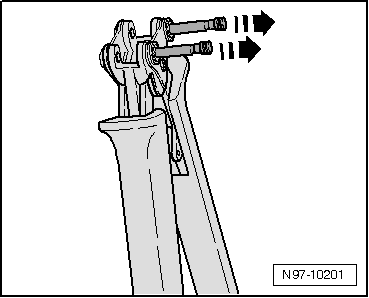

-  Die beiden Verriegelungsstifte -Pfeile- aus dem Zangengriff entriegeln und herausziehen.

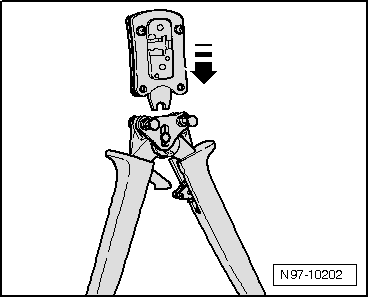

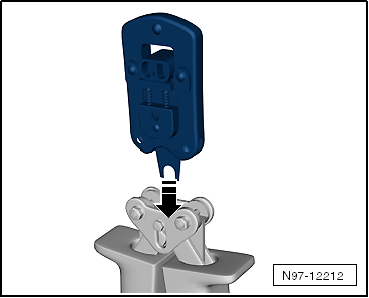

-  Den benötigten Werkzeugkopf von oben -Pfeil- in den Zangengriff einsetzen.

-  Den Werkzeugkopf durch das Eindrücken der Stifte -Pfeile- in den Zangengriff verriegeln.

Antennenleitung abschneiden:

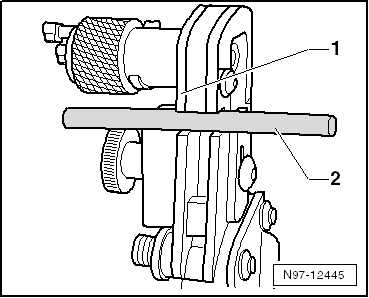

-  Antennenleitung -2- in die Schneidvorrichtung -1- hineinschieben.

-  Werkzeug schließen und wieder öffnen.

-  Antennenleitung aus der Schneidvorrichtung herausziehen.

Abschirmung abisolieren:

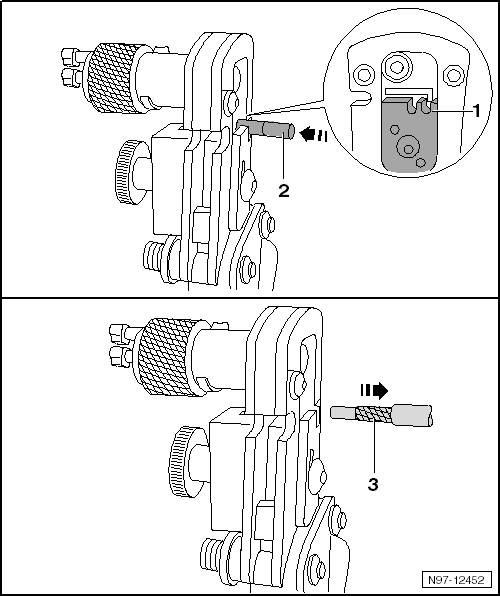

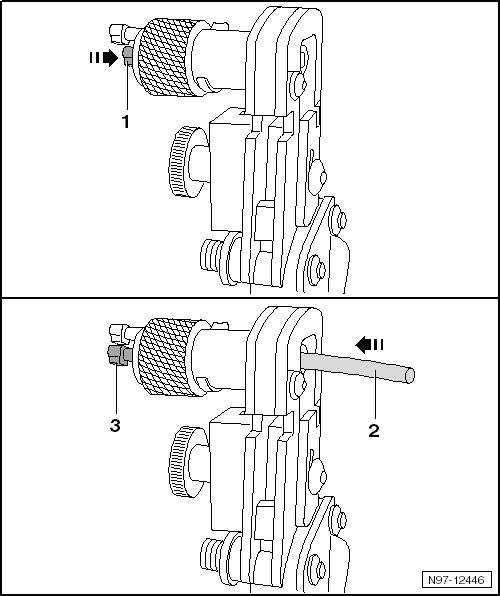

-  Fixierstift -1- in das Drehschneidsegment bis zum Anschlag hineinschieben.

-  Antennenleitung -2- in das Drehschneidsegment bis zum Anschlag hineinschieben. Der Fixierstift -3- ist wieder ganz zu sehen.

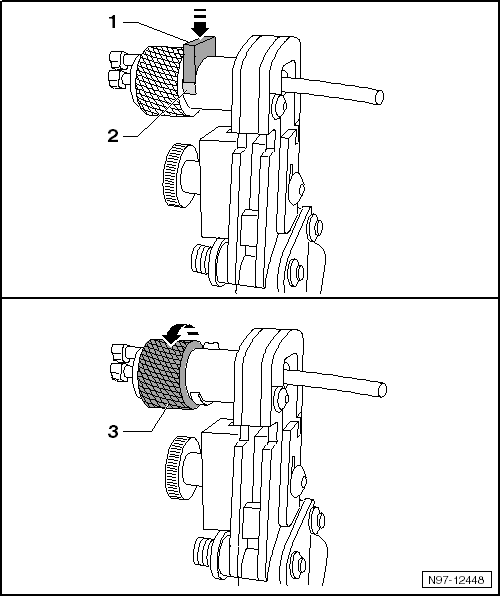

-  Messerhalter -1- gegen die Achse des Drehschneidsegments drücken, bis dieser einrastet. Der Spalt -2- unter dem Messerhalter ist vollständig geschlossen.

-  Antennenleitung festhalten, damit sie sich nicht mitdreht.

-  Das Drehschneidsegment -3- etwas 2 Mal in Pfeilrichtung drehen, bis ein leichtgängiges Drehen spürbar wird.

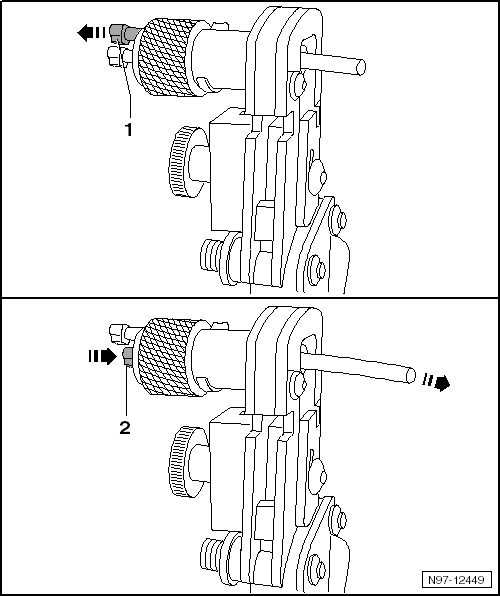

-  Entriegelungsbolzen -1- ziehen. Der Messerhalter wird entriegelt und löst sich von der Antennenleitung.

-  Fixierstift -2- in das Drehschneidsegment bis zum Anschlag hineinschieben. Die Antennenleitung wird aus dem Drehschneidsegment herausgedrückt.

-  Abschirmung von der Antennenleitung entfernen.

-  Isolierreste aus dem Drehschneidsegment entfernen.

Außenmantel abisolieren:

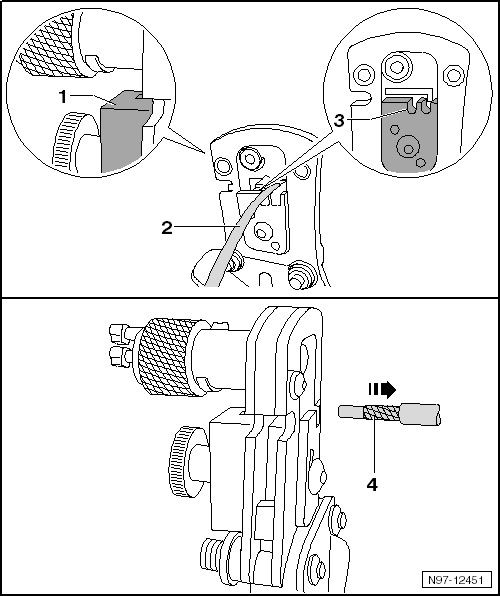

-  Antennenleitung -2- in Aufnahme -3- bis zum Anschlag -1- in den Werkzeugkopf hineinschieben.

-  Werkzeug schließen und wieder öffnen.

-  Antennenleitung -4- herausziehen.

Innenisolierung abisolieren:

-  Antennenleitung -2- in Aufnahme -1- bis zum Anschlag in den Werkzeugkopf hineinschieben.

-  Werkzeug schließen und wieder öffnen.

-  Antennenleitung -3- herausziehen.

Innenleiter crimpen:

-  Gemäß der Prüfung der Antennenleitung  den entsprechenden Werkzeugkopf auswählen.

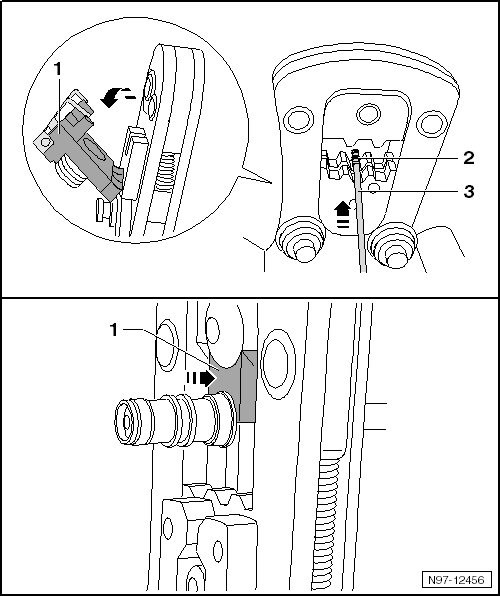

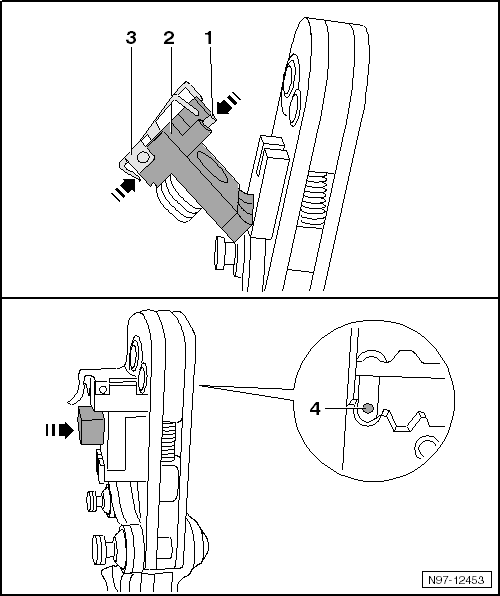

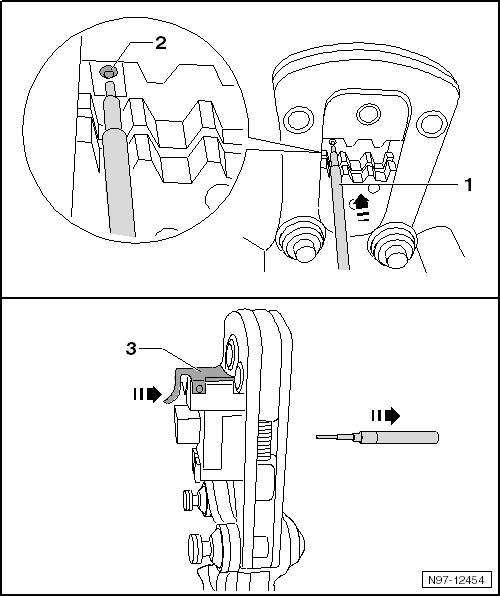

-  Schwenkpositionierer -2- herausklappen.

-  Positionierungsblech -3- öffnen. Positionierungsblech schwenkt nach oben.

-  Innenkontakt -1- bis zum Anschlag in den Schwenkpositionierer hineinschieben und Positionierungsblech lösen. Der Innenkontakt wird fixiert.

-  Schwenkpositionierer hineinklappen. Der Innenkontakt -4- ist im Werkzeugkopf positioniert.

-  Antennenleitung -1- in den Innenkontakt -2- im Werkzeugkopf hineinschieben. Dabei Schwenkpositionierer in Position halten.

-  Werkzeug schließen, bis es selbstständig öffnet.

-  Positionierungsblech -3- öffnen und Antennenleitung herausziehen.

Außenleiter crimpen:

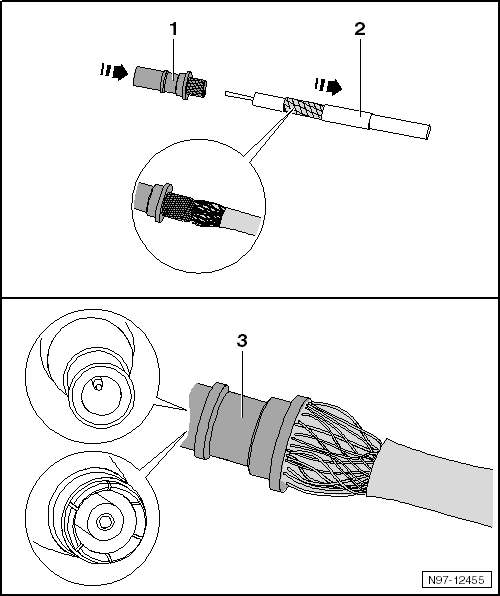

-  Hülse -2- und Außenkontakt -1- über den Innenleiter aufschieben. Das gerändelte Kontaktteil muss unter die Abschirmung -3-, aber über die Alufolie geschoben werden.

-  Außenkontakt -4- vollkommen aufschieben. Dabei auf korrekten Sitz der Buchse/Stift achten.

-  Hülse -3- bis an den Außenkontakt schieben.

-  Werkzeug öffnen und Schwenkpositionierer -1- herausklappen.

-  Montierten Außenkontakt -2- im Werkzeugkopf im mittleren Profil an Anlagekante -4- positionieren.

-  Werkzeug schließen und wieder öffnen.

-  Antennenleitung herausziehen.
